En digital isolator innehåller flera interna sektioner som arbetar tillsammans för att överföra digitala signaler på ett säkert sätt mellan två elektriskt separerade kretsar. Till skillnad från optokopplare som använder ljusöverföring, förlitar sig digitalisolatorer på magnetisk eller kapacitiv koppling i kombination med CMOS signalbehandling. Deras interna design fokuserar på signalintegritet, elektrisk isolering, omkopplingshastighet och skydd mot högspänningsstörningar.
De huvudsakliga interna delarna inkluderar isoleringsbarriären, kopplingsstrukturen och CMOS bearbetningskretsen. Varje sektion utför en annan funktion inne i enheten.
Isoleringsbarriären ger den fysiska separationen mellan in- och utsidan av den digitala isolatorn. Dess huvudsakliga syfte är att blockera farliga spänningar, elektriska stöts och jordslipsströmmar från att korsa mellan kretsarna samtidigt som signalöverföring tillåts.

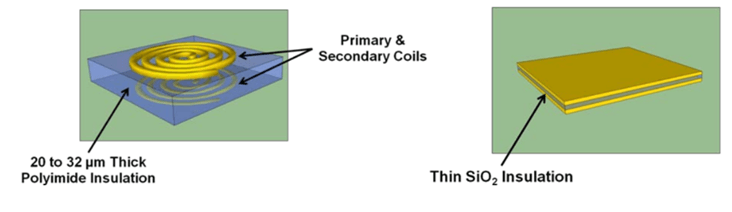

Polyimid- och SiO₂-isoleringsstrukturer i digitalisolatorer
För att skapa denna barriär använder tillverkare isoleringsmaterial som är kompatibla med standard CMOS halvledartillverkning. De två vanligaste materialen är polyimid (PI) och kiseloxid (SiO₂). Polyimid används mycket eftersom det stödjer tjockare isoleringslager med lägre mekanisk stress, vilket hjälper till att förbättra långsiktig tillförlitlighet och stötsmotstånd. Kiseloxid används vanligtvis i kompakta högfartisolatorer eftersom det enkelt integreras i halvledartillverkningsprocesser.
Isoleringsmaterialet påverkar starkt viktiga isoleringsspecifikationer som arbetsspänningslivslängd, förstärkt isoleringskapacitet och stöttålighet. Polyimidbaserade isoleringslager används ofta i industriella och medicinska system som kräver starkare långsiktig isoleringsprestanda, medan tunt SiO₂-isolering vanligtvis används i kompakta högfarts komunikationsisolatorer.
Transformatorbaserade digitalisolatorer använder magnetisk koppling för att överföra digital data över isoleringsbarriären. Inuti chipet placeras miniatyrtransformatorspolar på motsatta sidor av ett isoleringslager. När högfrekventa strömimpulser flyter genom den primära spolen genererar de magnetfält som inducerar motsvarande signaler i den sekundära spolen.

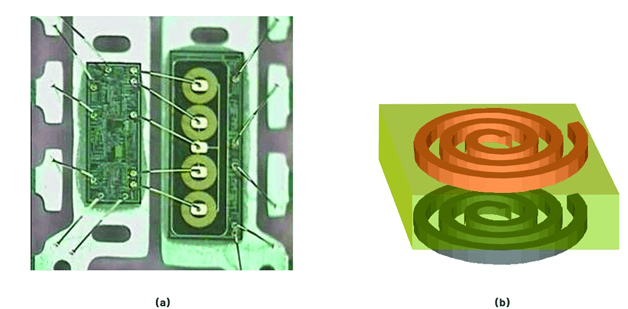

Intern transformatorbaserad isoleringsstruktur i digitala isolatorer
Som visas i figuren, är transformatorns spolar integrerade direkt i halvledarstrukturen, vilket möjliggör att signaler korsar isoleringsbarriären utan direkt elektrisk ledning.
Denna isoleringsmetod ger ett starkt motstånd mot elektrisk brus och snabba spänningstransienter, vilket gör den mycket lämplig för hårda industriella miljöer. Transformatorbaserade isolatorer används i stor utsträckning i motorstyrningar, industriella automationssystem, kraftomvandlare och växelriktarapplikationer där hög transientimmunitet krävs.
En annan fördel med magnetkoppling är att den kan bibehålla tillförlitlig signalförmedling även när tjockare isoleringslager används. Detta hjälper till att förbättra isoleringskapacitet, överspänningsmotstånd och långsiktig tillförlitlighet utan att signifikant påverka kommunikationsprestanda.
Kapacitiva digitala isolatorer överför signaler med hjälp av elektrisk fältkoppling mellan integrerade kapacitorplattor åtskilda av ett tunt isoleringslager. Indikatorsignalen omvandlas till högfrekventa pulser som passerar genom den kapacitiva strukturen och återuppbyggs till digitala utgångssignaler på den isolerade sidan.

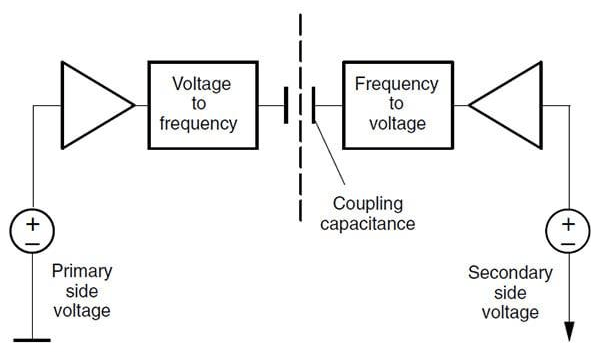

Kapacitiv isoleringsstruktur i digitala isolatorer
Denna isoleringsmetod används i stor utsträckning i hög hastighets kommunikationssystem eftersom den stödjer snabb datatransmission med låg effektförbrukning. Kapacitiva digitala isolatorer finns vanligtvis i SPI, UART, I²C, RS-485 och CAN-bussgränssnitt.
Eftersom kapacitiv koppling är starkt beroende av avståndet mellan kapacitorplattorna, använder dessa isolatorer vanligtvis mycket tunna SiO₂-isoleringslager för att bibehålla stark signalförmedlingseffektivitet. Kapacitiva strukturer kan dock vara mer känsliga för gemensamma lägen-transienter, så ytterligare avskärmning och filtreringskretsar integreras ofta för att förbättra brusimmuniteten och kommunikationsstabiliteten.
Den interna CMOS-kretsen hanterar signalomvandling och digital bearbetning inuti isolatorn. Den omvandlar standard logiknivåingångsignaler till högfrekvent kodade signaler som är lämpliga för överföring genom transformator- eller kapacitivkopplingsstrukturer. Efter att ha korsat isoleringsbarriären dekodas signalerna och återställs till digitala utgångssignaler.

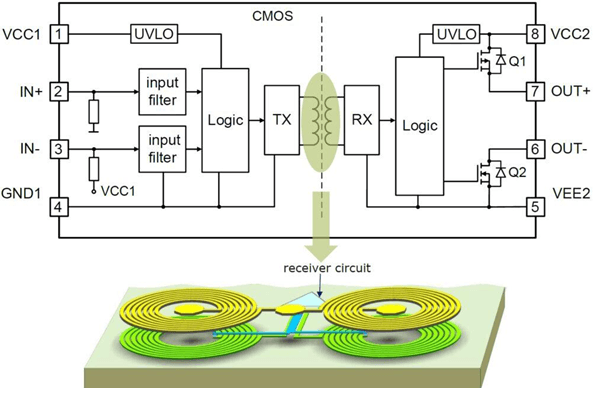

Intern CMOS-signalbehandlingskrets i en digital isolator
CMOS-kretsen hanterar också pulsfrekvenser, synkronisering, logikåteruppbyggnad och signalbearbetning för att upprätthålla tillförlitlig kommunikationsnoggrannhet. Många moderna digitala isolatorer integrerar ytterligare kontroll- och skyddsfunktioner såsom undervoltslåsning, säkerhetsutgångar, störningsfiltrering och termiskt skydd.
Eftersom CMOS-teknologi stödjer låg effektförbrukning och hög hastighetsomkoppling, gör det att digitala isolatorer kan uppnå snabbare drift och lägre energiförbrukning jämfört med traditionella optokopplare.
Digitala isolatorer överför digitala signaler mellan två elektriskt åtskilda kretsar utan att låta likström flöda över isoleringsbarriären. Som visas i figur 5 passerar ingångssignalen först genom ett störningsfilter som tar bort oönskat brus och förhindrar falska switchsignaler från att komma in i isoleringskretsen.

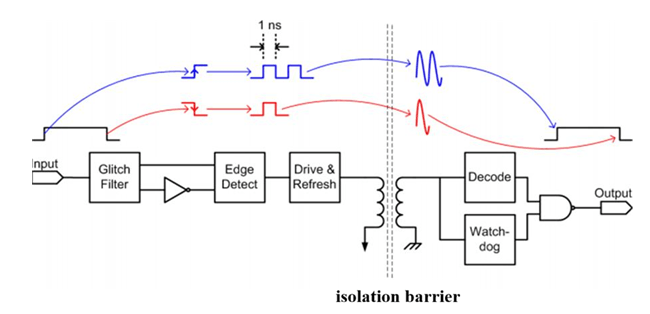

Arbetsprincip för digitala isolatorer
Efter filtrering identifierar kantdetektionskretsen förändringar i ingångssignalen och omvandlar dem till korta högfrekventa pulser. Driv- och uppfräschningskretsen överför sedan dessa pulser över isoleringsbarriären genom magnetisk eller kapacitiv koppling, beroende på isolatorns design. Detta möjliggör signalförmedling utan att skapa en direkt elektrisk anslutning mellan de två sidorna.
På mottagarens sida återuppbygger dekodningskretsen de överförda pulserna tillbaka till den ursprungliga digitala logiksignalen. Övervakningskretsen hjälper till att upprätthålla stabil drift genom att övervaka signalaktivitet och förhindra felaktiga utgångstillstånd under signalavbrott.
Eftersom de två sidorna förblir elektriskt isolerade hjälper digitala isolatorer till att blockera jordsllingor, spänningsöverskott och elektriskt brus från att nå känsliga kretsar. Detta förbättrar kommunikationspålitlighet och systemsäkerhet i motorstyrningar, kraftomvandlare, industriella automationssystem och andra högbrusiga miljöer.
Digitala isolatorer kan grupperas efter sättet de överför information över isoleringsbarriären. Eftersom avsnitt 1 redan förklarar den interna strukturen, fokuserar detta avsnitt på var varje typ presterar bäst, vad dess begränsningar är och hur man väljer rätt för en verklig tillämpning.

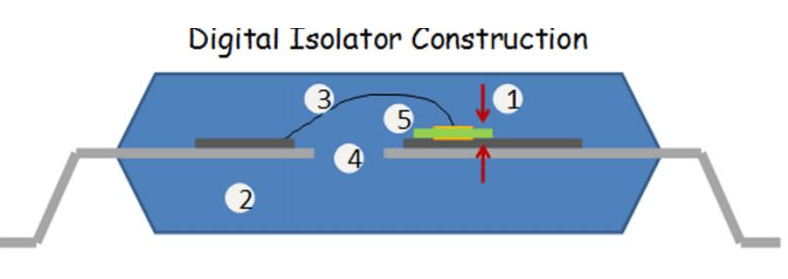

Transformatorbaserad konstruktion av digitala isolatorer
Transformatorbaserade digitalisolatorer är ett starkt val för system som utsätts för snabb växling brus, hög transientspänning och tuffa elektriska miljöer. De används vanligtvis i motorstyrningar, inverterare, industriell automatisering och isolerade gate-drivkretsar eftersom de kan upprätthålla stabil kommunikation även när spänningsförändringar sker mycket snabbt.
Deras främsta styrka är hög gemensam lägen transientimmunitet, vilket gör dem lämpliga för kretsar nära MOSFETs, IGBTs, kraftomvandlare och andra bullriga växelritningsanordningar. De föredras vanligtvis när tillförlitlighet under elektrisk stress är viktigare än att välja den minsta eller lägsta kostnadsisolationslösningen.

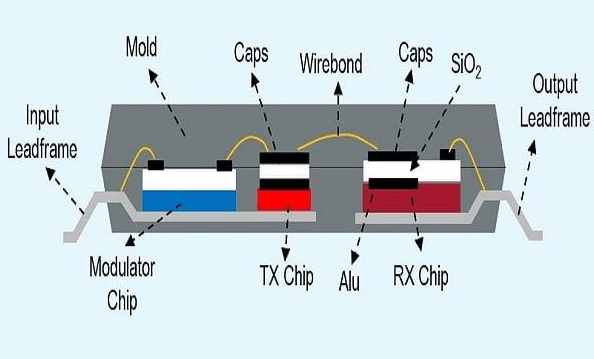

Struktur för Kapacitiva Digitalisolatorer
Kapacitiva digitalisolatorer väljs ofta för hög snabb digital kommunikation eftersom de erbjuder snabb dataöverföring, låg strömförbrukning och kompakta paketalternativ. De används vanligtvis för isolerade SPI, UART, I²C, RS-485 och CAN kommunikationslinjer där huvudmålet är att skydda styrsystemet samtidigt som signalens timing hålls noggrann.
Denna typ är användbar när kortplats och energieffektivitet spelar roll. Men designers måste kontrollera enhetens CMTI-betyg, isoleringsbetyg och layoutrekommendationer eftersom kapacitiva designer kan vara mer känsliga för gemensamt läge brus om systemet inte är korrekt utformat.

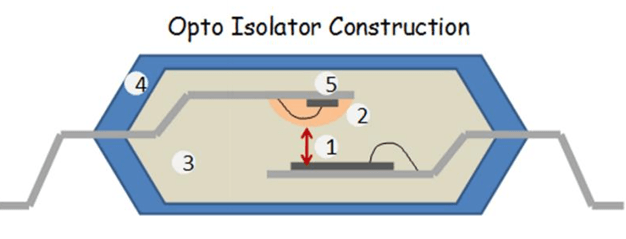

Konstruktion av Optiska Digitalisolatorer
Optiska digitalisolatorer, som ofta representeras av optokopplar-stil anordningar, används när en enkel och beprövad isoleringsmetod är tillräcklig för applikationen. De är vanliga i låg hastighet växling, grundläggande återkopplingskretsar, reläkontroll, PLC-ingångsmoduler och äldre industriella designer.
Deras främsta fördel är mognad och bred tillgänglighet. Men de är vanligtvis långsammare än transformatorbaserade och kapacitiva digitalisolatorer och kan konsumera mer ingångsström eftersom LED måste drivas korrekt. Med tiden kan LED åldrande också minska prestanda, så optiska isolatorer är inte alltid det bästa valet för hög hastighet eller långlivade precisionssystem.
| Specifikation |
Gemensam Symbol |
Typisk Omfång |
Beskrivning |
| Isolerings Spänning |
VISO |
2.5 kV rms till 6 kV rms |
Maximalt spänning barriären kan motstå |
| Arbete Spänning |
VIORM / VIOWM |
125 V rms till 1000 V rms |
Kontinuerlig spänning över barriären |
| Överströms Spänning |
VSURGE |
6 kV till 12 kV topp |
Kortvarig högspännings tolerans |
| CMTI |
CMTI |
25 kV/µs till 150 kV/µs |
Motståndskraft mot snabba spänningstransienter |
| Data Hastighet |
DR |
1 Mbps till 150 Mbps |
Maximalt signal hastighet |
| Propagerings Fördröjning |
tPD |
10 ns till 100 ns |
Tid för signalen att passera igenom |
| Puls Bredd Distorsion |
PWD |
1 ns till 20 ns |
Skillnad mellan ingångs- och utgångspuls bredd |
| Kanal Antal |
CH |
1 till 8 kanaler |
Antal isolerade kanaler |
| Ingångslogik Spänning |
VIH / VIL |
1.8 V, 2.5 V, 3.3 V, 5 V logik |
Logik HÖG/LÅG trösklar |
| Strömförsörjning Spänning |
VCC |
1.8 V till 5.5 V |
Operativ strömförsörjning spänning |
| Strömförbrukning |
ICC |
µA till flera mA per kanal |
Operativ ström |
| Energiförbrukning |
PD |
Enhetsberoende |
Total effekt som används |
| Isolerings Kapacitans |
CIO |
0.5 pF till 3 pF |
Kapacitans över barriären |
| Krypavstånd |
— |
3 mm till 14 mm |
Ytavstånd mellan isolerade ledare |
| Frigångsavstånd |
— |
3 mm till 14 mm |
Luftgap mellan isolerade ledare |
| Drift Temperatur |
TA |
-40°C till +125°C |
Omgivande driftområde |
| Kryssetemperatur |
TJ |
Upp till +150°C |
Intern chip temperaturgräns |
| ESD Skydd |
VESD |
±2 kV till ±8 kV eller högre |
Elektrostatiska urladdningstolerans |
| Utgångsdrivström |
IO |
2 mA till 20 mA |
Utgångens drivförmåga |
| UVLO Tröskel |
VUVLO |
Runt 1.5 V till 4.5 V |
Underlåtenhet låsning punkt |
| Pakettyp |
— |
SOIC, QSOP, SSOP, bred kropp SOIC |
Fysisk IC paketering |
| Certifieringsstandarder |
UL / VDE / CSA |
Enhetsberoende |
Säkerhetsgodkännanden |
| Isolering Teknik |
— |
Transformator / kapacitiv / optisk |
Signalkopplingsmetod |
Digitalisolatorer används i stor utsträckning för att skydda kommunikationslinjer från elektriskt brus, spänningsspikar och jordloopproblem samtidigt som de bibehåller tillförlitlig dataöverföring mellan isolerade kretsar.
• SPI (Serial Peripheral Interface) - Används för isolerad kommunikation mellan mikrokontroller, ADC:er, DAC:er, sensorer och minnenheter. Digitalisolatorer hjälper till att hålla snabba klock- och datasilignaler stabila i brusiga system.
• UART (Universal Asynchronous Receiver/Transmitter) - Används i inbyggda enheter, industriella styrsystem och felsökningsportar. Isolering skyddar lågspänningsprocessorer från jordskillnader och externa elektriska fel.
• I²C (Inter-Integrated Circuit) - Används för sensorer, EEPROM:er, RTC-moduler och kommunikation mellan mikrokontroller. Digital isolering hjälper till att minska brusproblem i industriella, medicinska och inbyggda system.
• RS-485 Kommunikation - Vanlig inom industriell automation och långdistansnätverk. Isolerade RS-485-gränssnitt hjälper till att förhindra jordloopar och förbättra kommunikationens tillförlitlighet.
• CAN-bus - Används i fordons-elektronik, EV-batterisystem och industrier. Digitalisolatorer skyddar CAN-kontroller från switchbrus och transientspänningar.
• USB-isolering - Används i datorer, testutrustning, medicinska enheter och inbyggda system. Isolering hjälper till att skydda användare och anslutna enheter från jordningsproblem.
• GPIO-isolering - Används för digitala ingångs- och utgångssignaler mellan mikrokontroller, PLC:er, relän, sensorer och högspänningskretsar.
• Grinddrivrutinsgränssnitt - Används i MOSFET- och IGBT-grinddrivrutinskretsar för motorer, omvandlare och växlande strömförsörjningar. Isolering förbättrar säkerhet och växlingspålitlighet.
• Motorer och servostyrningssystem
• Industriell automation och PLC-system
• Växlande strömförsörjningar (SMPS)
• Solomvandlare och kraftkonverterare
• IGBT och MOSFET grinddrivrutinskretsar
• Industriella sensorgränssnitt
• Fabriksautomationsutrustning
• Högspänningsövervakningssystem
• SPI-kommunikationsisolering
• UART-seriell kommunikation
• I²C-busisolering
• RS-485 industriella nätverk
• CAN-bussystem
• USB-isolationskretsar
• Inbyggda mikrokontrollersystem
• Datainsamlingsutrustning
• IoT- och smart enhetskommunikation
• Elfordons batterihanteringssystem (BMS)
• EV-laddningssystem
• Fordonskontrollmoduler
• Medicinsk övervakningsutrustning
• Patientisolationssystem
• Medicinska avbildningsenheter
• Konsumelektronikprodukter
• Ljud- och videoisolationssystem
• Test- och mätutrustning
| Funktion |
Digital Isolator |
Optokopplare |
Isoleringstransformator |
Relä Isolering |
Fiber Optisk Isolering |
| Isoleringsmetod |
Magnetisk eller kapacitiv koppling |
LED och fototransistor |
Magnetisk induktion |
Mekanisk kontaktseparation |
Ljus genom optisk fiber |
| Signaltyp |
Digitala signaler |
Digitala/låga hastighetssignaler |
Ström och analoga signaler |
Växlingssignaler |
Digitala och kommunikationssignaler |
| Typisk datatakt |
Mycket hög |
Låg till måttlig |
Måttlig |
Långsam |
Extremt hög |
| Strömförbrukning |
Låg |
Högre |
Måttlig till hög |
Hög vid växling |
Låg till måttlig |
| Växlingshastighet |
Snabb |
Långsammare |
Måttlig |
Mycket långsam |
Mycket snabb |
| Propageringsfördröjning |
Låg |
Högre |
Måttlig |
Hög |
Mycket låg |
| Gemensam modultransientimmunitet |
Utmärkt |
Måttlig |
Bra |
Utmärkt |
Utmärkt |
| Brusimmunitet |
Mycket hög |
Måttlig |
Hög |
Hög |
Extremt hög |
| Isoleringsspänningskapacitet |
Hög |
Hög |
Mycket hög |
Mycket hög |
Mycket hög |
| Långsiktig tillförlitlighet |
Utmärkt |
LED-åldring kan förekomma |
Utmärkt |
Mekaniskt slitage över tid |
Utmärkt |
| Fysisk storlek |
Kompakt IC-paket |
Kompakt till medel |
Stor |
Stor |
Medel |
| Mekaniskt slitage |
Inget |
Inget |
Inget |
Ja |
Inget |
| Multi-kanalsintegration |
Enkel |
Måttlig |
Svår |
Svår |
Måttlig |
| Temperaturstabilitet |
Bra |
Måttlig |
Bra |
Måttlig |
Utmärkt |
| Underhållskrav |
Mycket lågt |
Lågt |
Lågt |
Högre på grund av kontakter |
Lågt |
| Kostnad |
Måttlig |
Lågt |
Måttlig till hög |
Måttlig |
Hög |
| Bästa frekvensområde |
Högfrekventa digitala system |
Låghastighetsystem |
Kraftfrekvensisolering |
Låghastighetsomkoppling |
Höghastighetskommunikation |
| Isoleringsavstånd |
Liten intern barriär |
Optisk spalt |
Stora magnetiska separationer |
Fysisk kontaktspalt |
Långdistans fiberlänk |
| Industribullerresistens |
Utmärkt |
Måttlig |
Utmärkt |
Utmärkt |
Utmärkt |
| Typiska tillämpningar |
SPI, CAN, RS-485, motorstyrningar, omriktare |
Reläkontroll, återkopplingskretsar |
AC kraftisolering, SMPS |
Säkerhetsåterkoppling, industriell kontroll |
Telekom, datakommunikation, EMI-kritiska system |
| Huvudfördel |
Hög hastighet med stark isolering |
Enkel och kostnadseffektiv |
Hanterar hög effekt |
Fullständig fysisk isolering |
Extremt hög EMI-immunitet |
| Huvudbegränsning |
Högre kostnad än grundläggande optokopplare |
Långsammare och LED-nedbrytning |
Stor storlek |
Kontaktbelastning och långsam drift |
Högre systemkomplexitet och kostnad |
Digitalisolatorer erbjuder en säker och pålitlig metod för att överföra digitala signaler över elektriskt separerade kretsar. Genom att använda magnetisk, kapacitiv eller optisk koppling hjälper de till att blockera jordsllepp, spänningsspikar och elektrisk brus medan de håller kommunikationen stabil mellan olika delar av ett system. När du väljer en digitalisolator är det viktigt att kontrollera viktiga specifikationer som isoleringsspänning, arbetsspänning, överspänningsklass, datatakt, propagationsfördröjning, CMTI, paket typ och säkerhetscertifieringar. Att välja rätt enhet bidrar till att förbättra systemsäkerhet, signalnoggrannhet och långsiktig tillförlitlighet i industriella, automobil-, medicinska och inbyggda elektroniska tillämpningar.
Digitalisolatorer skyddar lågspänningskontrollkretsar från de höga spänningar som finns inuti EV-batteripaket. De hjälper också till att upprätthålla noggrann kommunikation mellan batteriövervaknings-IC:er, styrenheter och CAN-bussystem samtidigt som de minskar bruset från snabba omkopplande kraftelektronik.
Högre isoleringskapacitans kan tillåta mer oönskat brus att koppla över isoleringsbarriären. Lägre isoleringskapacitans hjälper till att förbättra brusimmunitet och minskar störningar i höghastighets industriella och kommunikationssystem.
Propagationsfördröjning påverkar växlingstiming mellan MOSFET:er eller IGBTs. Överdriven fördröjning kan skapa timingavvikelser, ökade switchingförluster, värmegenerering och minskad kraftkonverteringseffektivitet i omriktar- och motorstyrsystem.
Ja. Digitalisolatorer hjälper till att separera känsliga mätkretsar från brusiga kraft- eller industrimiljöer. Detta minskar jordslaupsstörningar och elektriskt brus, vilket förbättrar ADC-noggrannhet och signalintegritet.
Fel-säkra utgångar hjälper till att tvinga utgången till ett känt logiskt tillstånd under strömavbrott, signalavbrott eller uppstartförhållanden. Detta förbättrar systemsäkerheten och förhindrar oförutsägbart beteende i industriella kontrollsystem.
Otillräckliga krypförhållanden eller frigöringsavstånd kan öka risken för elektriska ljusbågar, isoleringsbrott eller misslyckande av säkerhetscertifieringar, särskilt i högspänningsindustriell och medicinsk utrustning.
Snabbsvängande transistorer genererar hög elektrisk buller och snabba spänningsspikar. Digitala isolatorer hjälper till att skydda lågspänningskontroller medan de upprätthåller stabil överföring av grinddrivsignaler i dessa bullriga miljöer.
