Induktans Q-faktor förklarad: Formel, effekter och tillämpningar

Induktorer är viktiga komponenter i strömförsörjningar, filter, RF-kretsar och kommunikationssystem. Men verkliga induktorer är inte ideala eftersom de har motstånd, förluster och parasitära effekter som kan påverka kretsens prestanda. Denna artikel kommer att diskutera vad induktans Q-faktor betyder, varför den är viktig, hur den påverkar prestanda och hur man väljer rätt induktor baserat på Q-faktor.

Katalog

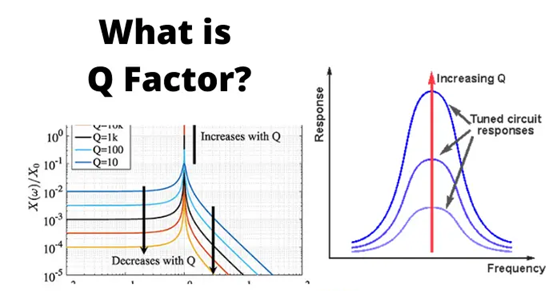

Vad är Q-faktorn för en induktor?

Kvalitetfaktorn (Q-faktor) för en induktor är ett mått på hur effektivt induktorn lagrar magnetisk energi jämfört med den energi den förlorar under drift. Den är en av de viktigaste parametrarna som används för att utvärdera induktorns prestanda, särskilt i RF-kretsar, resonansnätverk, filter, oscillatorer och impedansanpassningstillämpningar.

En idealisk induktor lagrar energi utan några förluster. I praktiken innehåller varje induktor lindningsmotstånd, förluster i den magnetiska kärnan och parasitära effekter som omvandlar en del av den lagrade energin till värme. Q-faktorn hjälper till att kvantifiera dessa förluster.

Hur Q-faktorn definieras

Q-faktorn definieras som förhållandet mellan induktiv reaktans och effektivt seriemotstånd vid en given frekvens.

Där:

• Q = Kvalitet faktor

• XL = Induktiv reaktans

• f = Driftfrekvens

• L = Induktans

• RESR = Effektivt seriemotstånd

Denna ekvation visar att Q-faktorn ökar när den induktiva reaktansen är stor och minskar när förlusterna blir betydande.

Exempel på beräkning av induktans Q-faktor

Betrakta en induktor med:

• Induktans (L) = 10 µH

• Frekvens (f) = 10 MHz

• ESR = 2 Ω

Först beräkna den induktiva reaktansen:

X_L=2πfL

X_L=2π(10×10⁶)(10×10^-6)

X_L≈628 Ω

Beräkna sedan Q-faktorn:

Detta indikerar en mycket hög-Q induktor lämplig för RF- och resonanstillämpningar.

Varför Q-faktorn är viktig vid val av induktor

Många induktorer kan ha samma induktansvärde men prestera mycket olika i verkliga kretsar. Q-faktorn hjälper dig att utvärdera effektiviteten och förlustkarakteristik av en induktor vid en specifik driftfrekvens. Q-faktorn hjälper till att jämföra förlustkarakteristiken hos induktorer som arbetar vid samma frekvens. Av denna anledning övervägs Q-faktorn ofta tillsammans med induktans, strömklass, DC-motstånd och självresonansfrekvens när man väljer en induktor.

Faktorer som minskar induktans Q-faktor

Flera förlustmekanismer minskar Q-faktorn för en praktisk induktor.

DC Lindningsmotstånd (DCR)

Den koppartråd som används för att forma lindningen har ett ändligt motstånd känt som DC-motstånd (DCR). När ström flyter genom lindningen, förloras kraft som värme.

DCR beror på:

• Tråddiameter

• Trådlängd

• Antal varv

• Ledarmaterial

Vanligtvis producerar större tråddiametrar lägre resistans och förbättrar effektiviteten.

AWG	mΩ/ft	mΩ/m	AWG	mΩ/ft	mΩ/m	AWG	mΩ/ft	mΩ/m	AWG	mΩ/ft	mΩ/m
0	0.1	0.32	10	1	3.2	20	10	32	30	100	320
1	0.125	0.4	11	1.25	4	21	12.5	40	31	125	400
2	0.16	0.5	12	1.6	5	22	16	50	32	160	500
3	0.2	0.64	13	2	6.4	23	20	64	33	200	640
4	0.25	0.8	14	2.5	8	24	25	80	34	250	800
5	0.32	1	15	3.2	10	25	32	100	35	320	1000
6	0.4	1.25	16	4	12.5	26	40	125	36	400	1250
7	0.5	1.6	17	5	16	27	50	160	37	500	1600
8	0.64	2	18	6.4	20	28	64	200	38	640	2000
9	0.8	2.5	19	8	25	29	80	250	39	800	2500

Tabell: Ungefärlig resistans av koppartråd kan användas för att jämföra resistansen hos olika AWG trådstorlekar. Tjockare ledare har lägre resistans och bidrar normalt till en högre Q-faktor.

AC-resistans och yt-effekt

När frekvensen ökar, distribueras strömmen inte längre jämnt över ledaren.

Istället blir strömmen koncentrerad nära ledarens yta. Detta fenomen kallas yt-effekten. Den reducerade effektiva ledararean ökar AC-resistansen och orsakar ytterligare effektförlust.

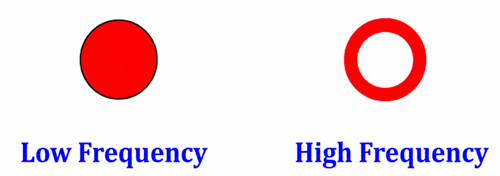

Strömflödesområde i en ledarspole

Figuren illustrerar hur strömmen upptar nästan hela ledarens tvärsnitt vid låga frekvenser, medan vid högre frekvenser blir den begränsad till ett tunt yttre lager. Denna minskning av användbar ledararea ökar resistansen och sänker Q-faktorn.

Nära effekt

I praktiska induktor är ledarna tätt placerade tillsammans. De magnetiska fälten som genereras av närliggande varv tvingar strömmen att samlas i specifika områden av tråden.

Detta fenomen kallas nära effekt.

Vid hög frekvens kan nära effekt öka AC-resistansen avsevärt och kan bidra till mer förlust än yt-effekten ensam, särskilt i flerlagerinduktorer och högströminduktorer.

Kärnförluster

Induktorer som använder magnetiska kärnor upplever ytterligare förluster inom kärnmaterialet.

Kärnförluster består huvudsakligen av:

• Hysteresisförlust

• Eddyströmförlust

Dessa förluster ökar med driftsfrekvens och magnetisk flödestäthet.

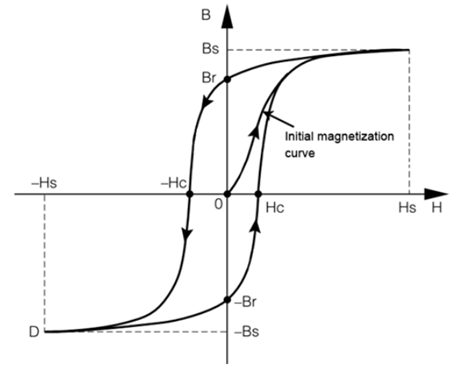

B-H kurva för mjuk ferrit

B-H-kurvan illustrerar det magnetiska beteendet hos ferritmaterial. Det inneslutna området av hysteresisloopen representerar den energi som förloras under varje magnetiseringscykel. Större loopområden motsvarar större hysteresisförluster och lägre Q-faktoreffektivitet.

Parasitisk kapacitans

Grannliggande vindningar separeras av isolering, vilket skapar små oavsiktliga kondensatorer genom hela spolestrukturen.

Denna effekt kallas mellanvindningskapacitans eller parasitisk kapacitans.

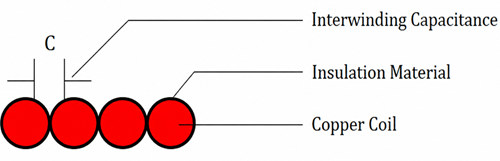

Mellanvindningskapacitans mellan spolevarv

Figuren visar hur isolering mellan angränsande varv bildar distribuerad kapacitans. Även om denna kapacitans inte direkt skapar resistiv förlust, påverkar den högfrekvensprestanda och bidrar till induktorns självresonansfrekvens (SRF).

Q-Faktor och energilagring

Q-faktorn kan också uttryckas som förhållandet mellan lagrad energi och förlorad energi under varje cykel.

Denna definition ger en fysisk tolkning av Q-faktorn.

• Höga Q-induktorer lagrar mycket mer energi än de förlorar.

• Låga Q-induktorer förlorar en större procentandel av lagrad energi som värme.

Hur Frekvens Påverkar Q-Faktorn

Q-faktorn förblir inte konstant över frekvens.

Typiskt:

• Q-faktorn ökar initialt när induktiv reaktans stiger.

• Ett topp Q-värde uppnås vid en specifik frekvens.

• Q-faktorn minskar vid högre frekvenser när växelströmsmotstånd, kärnförluster och parasitära effekter blir dominerande.

Av denna anledning specificerar tillverkare vanligtvis Q-faktorn vid en viss testfrekvens snarare än att ge ett enda värde för alla driftförhållanden.

Typiska Q-Faktorvärden för Vanliga Induktorer

Q-faktorn varierar betydligt beroende på induktorns konstruktion, kärnmaterial och driftfrekvens.

Induktor Typ	Typiskt Q-intervall
Effektinduktorer	5–50
Ferritkärna Induktorer	20–150
Luftkärna RF Induktorer	50–300+
Högfrekventa RF Induktorer	100–500+
Chipinduktorer (SMD)	10–100

Hur Kvalitetsfaktorn hos en Induktor Påverkar Kretsens Prestanda

Kvalitetsfaktorn, eller Q-faktorn, har en direkt effekt på hur en induktor fungerar i en krets. Den är särskilt viktig i filter, resonanta kretsar, RF-system, oscillatorer och kommunikationsutrustning där frekvenskontroll är avgörande.

Enkelt uttryckt visar Q-faktorn hur selektiv och effektiv en induktor är vid en viss frekvens. Ett högre Q-värde innebär att induktorn har lägre förluster och kan skapa en skarpare frekvensrespons. Ett lägre Q-värde innebär att induktorn har högre förluster och ger en bredare, mindre selektiv respons.

Q-faktor och Filterbandbredd

I filterkretsar påverkar Q-faktorn bandbredden starkt. Bandbredd är området av frekvenser som ett filter tillåter att passera.

En hög-Q induktor skapar en smal bandbredd. Detta är användbart när en krets måste välja en specifik frekvens och avvisa närliggande oönskade signaler. Denna typ av respons är vanlig i RF-filter, radio-mottagare, trådlösa kommunikationssystem och stämda kretsar.

En låg-Q induktor skapar en bredare bandbredd. Detta kan vara användbart när kretsen behöver låta en bredare frekvensområde passera, men det ger också mindre selektivitet.

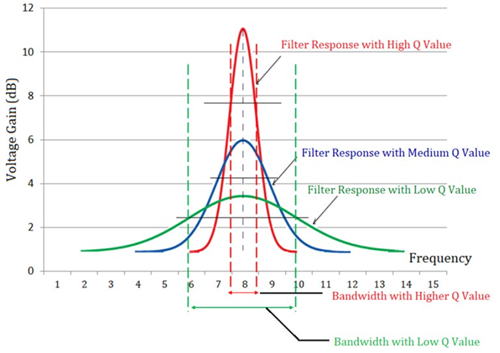

Filterrespons vid Olika Q-värden bild visar hur Q-faktorn ändrar formen på en filterrespons.

Den röda kurvan representerar ett högt Q-värde. Den har den högsta toppförstärkningen och den smalaste bandbredden. Detta innebär att filtret är mycket selektivt och främst passerar signaler nära mittfrekvensen.

Den blå kurvan representerar ett medelhögt Q-värde. Den ger en balanserad respons, med måttlig förstärkning och måttlig bandbredd.

Den gröna kurvan representerar ett lågt Q-värde. Den har en lägre topp och en bredare bandbredd. Detta innebär att filtret tillåter ett bredare spektrum av frekvenser att passera, men det är mindre effektivt för att välja en exakt frekvens.

Hög-Q vs Låg-Q Induktorer

Jämförelse Punkt	Hög-Q Induktor	Låg-Q Induktor
Typiskt Q-faktor intervall	Vanligtvis över 50; RF-typer kan nå 100–300+	Vanligtvis under 20; ofta runt 5–20
Huvudbeteende	Lagrar energi effektivt med låg förlust	Har högre förlust och bredare respons
Ekvivalent serie resistans	Låg ESR	Högre ESR
Effektförlust	Lägsta effektförlust	Högre effekt förlust
Värmeproduktion	Lägre uppvärmning	Mer uppvärmning
Bandbredd	Smal bandbredd	Bred bandbredd
Frekvens selektivitet	Mycket bra; separerar nära frekvenser bättre	Lägre; passerar en bredare frekvensområde
Resonanstopp	Skarp och hög topp	Bred och lägre topp
Filter prestanda	Bäst för smalbandiga och stämda filter	Bättre för bredband eller icke-selektiv filtrering
Signalförsvagning utanför passband	Starkare dämpning av oönskade signaler	Svagare dämpning av oönskade signaler
Effektivitet	Hög effektivitet vid den designade frekvensen	Lägre effektivitet eftersom mer energi går förlorad
Frekvens känslighet	Mer känslig för tolerans, layout och frekvensförskjutning	Mindre känslig för exakt stämning
Fördel	Låg förlust, hög selektivitet, stark resonant förstärkning, bättre RF-prestanda	Bredare bandbredd, enklare design, ofta lägre kostnad, användbar i effektkretsar
Nackdel	Smal bandbredd, högre kostnad, kräver noggrann layout, inte idealiskt för bredbands kretsar	Högre förlust, lägre förstärkning, sämre selektivitet, mer värme
Typiska tillämpningar	RF-filter, bandpassfilter, oscillatorer, antennmatchning, radio-mottagare, justerade kretsar, trådlösa system	DC-DC-omvandlare, strömförsörjningschoker, EMI-filter, bredbandskretsar, energilagringsinduktorer
Bäst att använda när	Kretsen behöver skarp justering, låg förlust och smalbandsfrekvenskontroll	Kretsen behöver bredare bandbredd, effektkapacitet eller allmän filtrering

Självresonansfrekvens och Q-faktor

Varje praktisk induktor innehåller parasitisk kapacitans mellan sina lindningsvarv. Tillsammans med induktansen skapar denna kapacitans en naturlig resonansfrekvens känd som den självresonanta frekvensen (SRF).

När driftfrekvensen närmar sig SRF, når Q-faktorn vanligtvis sitt maximala värde och börjar sedan snabbt avta. Över den självresonanta frekvensen beter sig komponenten mer som en kondensator än en induktor.

För tillförlitlig kretsdrift bör du välja en induktor vars SRF är betydligt högre än den avsedda driftfrekvensen.

Hur man förbättrar induktor Q-faktorn

Flera designtekniker kan förbättra Q-faktorn för en induktor:

- Använd tjockare ledare för att minska DC-motståndet.

- Använd lågförlust kärnmaterial.

- Minska antalet lindningslager.

- Minimera närhetseffektens förluster.

- Använd litztråd i högfrekvensapplikationer.

- Drifta väl under den självresonanta frekvensen.

- Välj induktorer med låga ESR-specifikationer.

Att förbättra Q-faktorn kan öka effektiviteten, minska värmeutvecklingen och förbättra den övergripande kretsens prestanda.

Verkliga tillämpningar av hög-Q induktorer

RF-filter och kommunikationssystem

Hög-Q induktorer används vanligtvis i RF-filter för trådlösa kommunikationssystem. Dessa filter hjälper till att separera den önskade signalen från närliggande oönskade frekvenser samtidigt som signalförlusten hålls låg. De är användbara i mobilnät, radiotransmittorer, satellitesystem, GPS-mottagare och trådlösa datalänkar.

Oscillator-kretsar

Oscillator-kretsar använder induktorer och kondensatorer för att generera stabila upprepande signaler. En hög-Q induktor hjälper till att minska förlusterna i den resonanta kretsen, vilket stödjer bättre frekvensstabilitet, renare vågformer och lägre fasbrus. Detta är viktigt i signalgeneratorer, frekvenssyntetiserare, sändare och timing-kretsar.

Antennmatchningsnätverk

Hög-Q induktorer används i antennmatchningsnätverk för att förbättra effektöverföringen mellan sändaren och antennen. Eftersom de har lägre förluster når mer RF-effekt antennen istället för att slösas bort som värme. Detta kan förbättra överföringseffektiviteten och stödja bättre trådlös räckvidd.

Resonanta tank-kretsar

Hög-Q induktorer används också i resonanta tank-kretsar där låga förluster hjälper till att upprätthålla stark resonans och stabil kretsdrift.

Test- och mätteknik

Många testinstrument behöver noggrann signalgenerering och frekvensanalys. Hög-Q induktorer hjälper till att minska interna kretsförluster, vilket stödjer bättre stabilitet och mätnoggrannhet i utrustning som spektrumanalysatorer, signalgeneratorer, impedansanalysatorer och nätverksanalysatorer.

Luftrymds- och försvarselektronik

Luftrymds- och försvarssystem fungerar ofta i krävande högfrekventa miljöer. Hög-Q induktorer hjälper till att förbättra signalsensitivitet och minska oönskad frekvensstörning i radar-, navigerings- och militärkommunikationssystem.

Medicinsk och vetenskaplig utrustning

Medicinska och vetenskapliga instrument kräver ofta rena högfrekventa signaler och stabila mätprestanda. Hög-Q induktorer hjälper till att minska signalförlust och brus i system som medicinsk avbildningsutrustning, RF-sensorer och laboratoriemätdon.

Slutsats

Att förstå Q-faktorn hjälper dig att välja rätt induktor för en krets istället för att bara titta på induktansvärdet. Två induktorer kan ha samma induktans, men de kan prestera mycket olika vid hög frekvens. Genom att veta hur Q-faktorn fungerar kan du bättre förstå varför vissa induktorer är bättre för skarp frekvensval, lägre effektförlust och stabil kretsprestanda.

Vanliga frågor [FAQ]

1. Kan två induktorer med samma induktans ha olika Q-faktorer?

Ja. Två induktorer kan ha samma induktansvärde men olika lindningsmotstånd, kärnmaterial, byggmetoder och parasitiska egenskaper. Dessa skillnader kan resultera i betydligt olika Q-faktorsvärden och prestanda.

2. Varför specificerar databladen Q-faktorn vid en viss frekvens?

Q-faktorn förändras med frekvensen eftersom induktiv reaktans, AC-motstånd och kärnförluster varierar i takt med att frekvensen ändras. Ett Q-värde som mäts vid en frekvens kanske inte representerar prestanda vid en annan frekvens.

3. Resulterar alltid en högre induktans i en högre Q-faktor?

Nej. Även om induktiv reaktans ökar med induktans kräver högre induktans ofta fler varv, vilket kan öka motståndet och förlusterna. Den slutliga Q-faktorn beror på både reaktans och totala förluster.

4. Hur påverkar temperatur en induktors Q-faktor?

När temperaturen ökar ökar även ledarmotståndet. Högre motstånd orsakar större effektförlust, vilket kan minska Q-faktorn och den övergripande effektiviteten hos induktorn.

5. Varför används luftkärninduktorer ofta i hög-Q-design?

Luftkärninduktorer eliminerar magnetiska kärnförluster som hysteres och virvelströmsförluster. Detta kan hjälpa till att uppnå mycket höga Q-faktornivåer, särskilt i RF- och högfrekvenskretsar.

6. Vad händer om en induktor fungerar nära sin självresonanta frekvens?

När driftfrekvensen närmar sig den självresonanta frekvensen blir parasitkapacitansen mer betydande. Q-faktorn kan nå en topp och sedan snabbt minska, vilket får induktorn att förlora sitt avsedda induktiva beteende.
