Vad är elektroniska komponenter?Typer, symboler, testning och nya trender

Den här artikeln ger en omfattande översikt över både passiva och aktiva komponenter, förklarar hur de interagerar inom kretsar och utforskar sina tillämpningar i olika branscher.Det belyser också nya tekniker som formar framtiden för elektronisk hårdvara.

Katalog

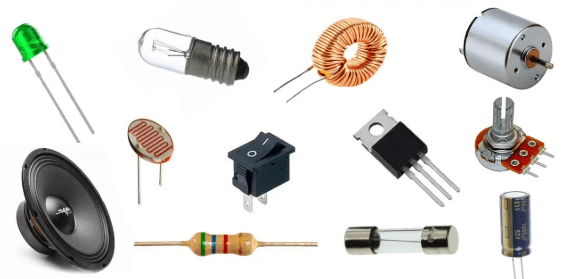

Figur 1. Elektronisk komponent

Elektronisk komponentöversikt

En elektronisk komponent är en diskret fysisk anordning som används i elektroniska kretsar för att kontrollera, påverka eller hantera flödet av elektrisk energi eller signaler.Elektroniska komponenter kategoriseras baserat på hur de interagerar med elektriska signaler och kraft i en krets.De två primära klassificeringarna är passiva komponenter och aktiva komponenter.

Passiva elektroniska komponenter

Passiva komponenter förstärker inte signaler utan påverkar istället spännings-, ström- och signaltidpunkt genom att tillhandahålla impedans, energilagring eller filtreringsfunktioner.Vanliga typer av passiva komponenter inkluderar motstånd, kondensatoreroch induktorer.

Motstånd

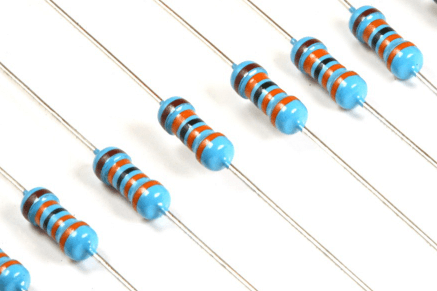

Figur 2. Motstånd

Styrs av Ohms lag (V = I × R) används motstånd i spänningsavdelningen, nuvarande begränsande, signaldämpning.Typer av motstånd inkluderar fasta motstånd, som upprätthåller ett konstant motståndsvärde och variabla motstånd (potentiometrar), som möjliggör justerbar motstånd.Motstånd finns i genomgående hål och ytmonteringsformer, ofta markerade med färgband för enkel värdeidentifiering.

Kondensatorer

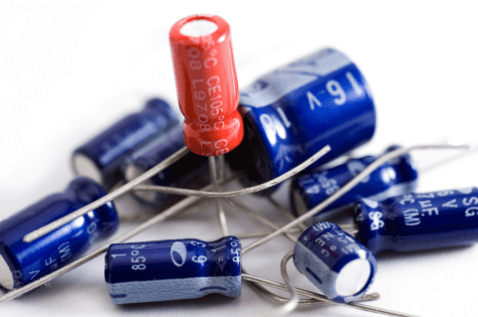

Figur 3. Kondensatorer

Kapacitans bestäms av plattområdet, separeringsavståndet och dielektriskt material.Vanliga kondensatortyper inkluderar keramik, elektrolytisk, film och tantal.

Induktorer

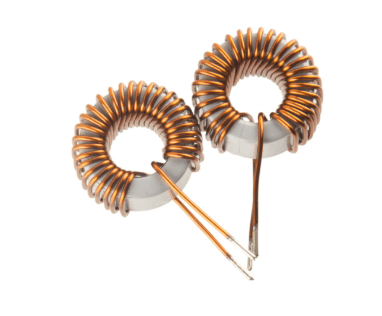

Bild 4. Induktorer

Induktorer kategoriseras av sina kärnmaterial, såsom luftkärnor, järnkärna eller ferritkärna, som påverkar deras frekvensegenskaper.

Aktiva elektroniska komponenter

Aktiva komponenter använder en extern kraftkälla för att förstärka, modulera eller växla elektriska signaler.Dessa element är grundläggande i modern elektronik för logikstyrning och signalbehandling.

Dioder

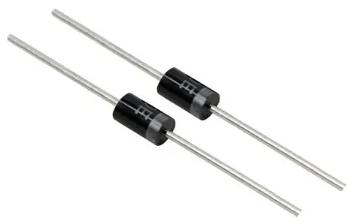

Figur 5. Dioder

Baserat på en P-N-korsning,dioder Uppförande i framåtförspänning och blockera ström i omvänd förspänning.Varianter inkluderar Zener, Schottky, Light Emitting DIODES DIODES Original DO-214A In Stock: 55500 pcs (LED) och fotodioder.

Transistorer

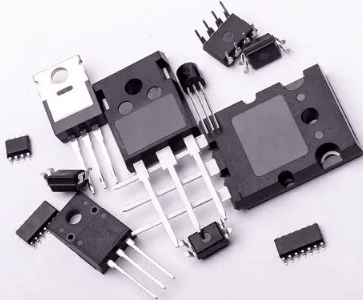

Figur 6. Transistorer

Vanliga typer inkluderar bipolära övergångstransistorer (BJT) och metall-oxid-Semiconductor-fälteffekttransistorer (MOSFET).Transistorer behövs i integrerade kretsar och processorkonstruktioner på grund av deras skalbarhet och mångsidighet.

Integrerade kretsar (ICS)

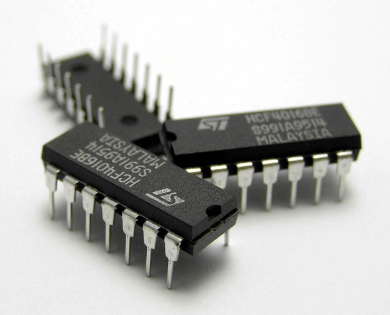

Figur 7. Integrerade kretsar (ICS)

En integrerad krets erbjuder hög prestanda, kompakt storlek och energieffektivitet, vilket möjliggör miniatyrisering av komplexa system.

Arbetsprinciper för elektroniska komponenter

• Motstånd: Motstånd begränsar strömflödet och omvandlar elektrisk energi till värme.De är användbara för spänningsavdelning, strömbegränsning och förspänning i elektroniska kretsar.

• Kondensatorer: Kondensatorer lagrar och släpper elektrisk laddning.De används ofta för filtrering, kopplings-/avkopplingssignaler och stabiliserande spänning i strömförsörjningen.

• Induktorer: Induktorer motsätter sig plötsliga förändringar i strömmen genom att generera ett magnetfält.De är viktiga komponenter i filter, energilagring (i kraftomvandlare) och radiofrekvensapplikationer.

• Transformatorer: Transformatorer överför elektrisk energi mellan kretsar genom elektromagnetisk induktion.De används främst för att konvertera växelströmsnivåer medan de bibehåller elektrisk isolering.

• Dioder: Dioder tillåter ström att bara flyta i en riktning och fungerar som envägsventiler.

• Transistorer: Transistorer använder en liten ingångsström eller spänning för att styra en större utgångsström.De används ofta i amplifiering, signalmodulering och växlingsapplikationer.

• Integrerade kretsar (ICS): ICS kombinerar flera elektroniska komponenter, såsom transistorer, motstånd och kondensatorer, i ett enda chip.De tjänar olika funktioner, inklusive bearbetning, minneslagring, signalkontroll och systemhantering.

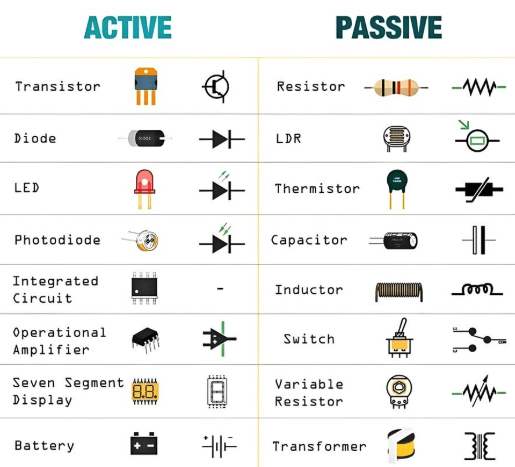

Krets symboler för elektroniska komponenter

Kärnfunktioner för vanliga komponenter i kretsar

För- och nackdelar med elektroniska komponenter

Hur man identifierar och testar elektroniska komponenter?

Korrekt identifiering och testning av elektroniska komponenter används för felsökning, kretsdesign, reparationer och säkerställer den totala systemets tillförlitlighet.Oavsett om du arbetar med passiva eller aktiva komponenter, är förmågan att känna igen och verifiera att deras funktionalitet är en grundläggande färdighet inom elektronik.

Identifieringstekniker

Att förstå hur man visuellt och kontextuellt identifierar elektroniska komponenter hjälper till att bestämma deras specifikationer och säkerställa korrekt placering i en krets.Vanliga identifieringstekniker inkluderar:

• Markeringar och artikelnummer: De flesta komponenter, särskilt IC: er, transistorer och dioder, är märkta med artikelnummer och koder.Dessa kan korsreferenser med datablad för att hitta pin-konfigurationer, elektriska egenskaper och pakettyper.

• Färgkoder (vanligt i motstånd och induktorer): Resistorer genom hål och vissa induktorer använder färgband för att indikera motstånd, tolerans och ibland temperaturkoefficient.Att lära sig att avkoda dessa behövs för snabb identifiering utan mätverktyg.

• Standardkretssymboler: Schematiska diagram använder standardiserade symboler för att representera komponenter såsom kondensatorer, motstånd, dioder, transistorer och IC: er.Att förstå dessa symboler hjälper till i kretsanalys och identifierar de komponenter de representerar på fysiska brädor.

Testverktyg

Testning verifierar om en komponent är funktionell och uppfyller dess angivna parametrar.De rätta verktygen tillåter exakta mätningar och hjälper till att upptäcka felaktiga delar före installationen.

• Multimeter: Ett mångsidigt verktyg som mäter spänning, ström, motstånd, diodfall och kontinuitet.Det används ofta för att kontrollera motstånd, dioder och kontinuitet över anslutningar.Avancerade digitala multimetrar kan också testa transistorer och kondensatorer.

• LCR -mätare eller komponenttestare: Dessa instrument mäter L (induktans), C (kapacitans) och R (motstånd) med större precision.Vissa avancerade testare kan också utvärdera transistorförstärkning (HFE), ESR (ekvivalent seriemotstånd) i kondensatorer och identifiera komponenttyp automatiskt.

• Oscilloskop: Användbart för att analysera komponenternas beteende omedelbart genom att visualisera spänningsvågformer.Det hjälper till att bedöma frekvensrespons, signalintegritet, stigning/falltider och identifiera avvikelser i aktiva komponenter eller signalvägar.

Vanliga misstag när du arbetar med komponenter

För att säkerställa säkerheten, tillförlitligheten och prestandan för dina elektroniska kretsar krävs det att undvika flera frekventa fel som kan leda till fel eller till och med permanent skada.Nedan följer några av de vanligaste fallgroparna och hur man kan förhindra dem:

• Felaktig polaritet: Komponenter som dioder, lysdioder och elektrolytiska kondensatorer är polariserade, vilket innebär att de måste vara anslutna i en specifik riktning.Omvändning av polaritet kan förhindra att komponenten fungerar, få den att överhettas eller i extrema fall leda till fysisk skada (t.ex. en kondensator som spricker).Dubbelkontrollera alltid polaritetsmarkeringar innan du lödas eller drivs kretsen.

• Överspänning eller överströmsexponering: Att leverera en spänning eller ström utöver en komponents nominella gränser kan leda till irreversibel skada.Till exempel kan applicering av överdriven spänning på en LED utan ett strömbegränsande motstånd bränna ut det direkt.På liknande sätt kan transistorer och IC: er överhettas eller misslyckas om de utsätts för strömmar som de inte är utformade för att hantera.Kontakta alltid datablad och använd skyddskomponenter som motstånd, säkringar eller nuvarande begränsare.

• Fel komponentvärden: Att använda motstånd, kondensatorer eller induktorer med felaktiga värden kan påverka tidskretsar, filter eller spänningsdelare.Till exempel kan fel motstånd i ett förspänningsnätverk flytta en förstärkares driftspunkt, medan ett felaktigt kondensatorvärde kan ändra en oscillators frekvens.Använd korrekt märkning, tolkning av färgkod eller en multimeter för att verifiera värden innan installationen.

• Dåliga lödtekniker: Kalla lödfogar, överdrivna lödklattor eller svaga anslutningar kan resultera i opålitliga prestanda, intermittenta fel eller öppna kretsar.Bra lödfogar ska vara glänsande, släta och korrekt bundna till både komponentledningen och PCB -dynan.Använd alltid en ren, temperaturkontrollerad lödkolv och öva korrekt lödningstekniker.

• Otillräcklig kylning eller värmeavledning: Komponenter som spänningsregulatorer, krafttransistorer och högeffekt motstånd kan generera betydande värme under drift.Utan lämpliga kylflänsar, luftflöde eller termiska kuddar kan dessa komponenter försämras över tid eller stängas av på grund av termiskt skydd.Se till korrekt termisk hantering genom att kontrollera värden för termiska motstånd och utformning med ventilation eller värmespridning i åtanke.

Nya tekniker i elektroniska komponenter

Fältet för elektroniska komponenter fortsätter att utvecklas snabbt, drivet av framsteg inom materialvetenskap, miniatyrisering och de ökande kraven från moderna tillämpningar som IoT, AI, förnybar energi och bärbar elektronik.Nedan följer några av de mest framstående framväxande teknologierna som formar framtiden för elektroniska komponenter:

• Bred bandgap halvledare (SIC & GAN)

Kiselkarbid (SIC) och galliumnitridkomponenter (GaN) -komponenterna revolutionerar kraftelektronik på grund av deras förmåga att arbeta vid högre spänningar, frekvenser och temperaturer än traditionella kiselbaserade enheter.Dessa material möjliggör effektivare kraftomvandling i elektriska fordon, solomvandlare och högfrekventa applikationer.

• Flexibel och tryckt elektronik

Flexibla komponenter byggda på underlag som plast, papper eller textil möjliggör böjbara, stretchbara och till och med bärbar elektronik.Tryckt elektronik, tillverkad med hjälp av ledande bläck och roll-till-roll-bearbetning, minskar produktionskostnaderna och möjliggör integration i icke-traditionella ytor för applikationer i smarta förpackningar, e-textiler och hälso- och sjukvård.

• MEMS och NEMS -enheter

Mikroelektromekaniska system (MEMS) och nanoelektromekaniska system (NEMS) integrerar mekaniska element med elektronik på en mikro- eller nano-skala.De är användbara för sensorer (som accelerometrar, gyroskop och trycksensorer), RF -komponenter och biomedicinska enheter på grund av deras kompakta storlek och låg effektförbrukning.

• Fotoniska och optoelektroniska komponenter

När datahastigheterna stiger upp, får fotoniska komponenter, som kiselfotonik och optoelektronisk ICS, mark.Dessa enheter använder ljus för att överföra signaler och erbjuder högre bandbredd och lägre latens.Ansökningar inkluderar höghastighetsinternet, LIDAR-system och avancerad avbildningsteknik.

• Kvantelektroniska komponenter

Även om de fortfarande till stor del experimentella, lovar kvantbaserade komponenter som qubits, Josephson-korsningar och kvantprickar att omdefiniera beräkning och avkänning.Dessa komponenter utnyttjar kvantmekaniska fenomen för att uppnå bearbetningshastigheter och datasäkerhet utöver klassiska begränsningar.

• Avancerade passiva komponenter

Motstånd, kondensatorer och induktorer utvecklas också.Innovationer som multilagers keramiska kondensatorer (MLCC) med högre kapacitans i mindre storlekar och integrerade passiva enheter (IPDS) stöder kompakta, högpresterande kretskonstruktioner, särskilt inom RF- och mobilteknologier.

• Bioelektronik och neuromorfa komponenter

Komponenter som gränssnitt med biologiska system, såsom biosensorer och neurala elektroder, används i medicinska implantat och hjärnmaskingränssnitt.Neuromorfa enheter efterliknar hjärnans arkitektur, vilket möjliggör effektiv AI -hårdvara med förbättrad mönsterigenkänning och adaptivt lärande.

• Självhelande och rekonfigurerbara komponenter

Material och kretsar som automatiskt kan reparera skador eller dynamiskt förändra deras funktion undersöks för att öka systemets tillförlitlighet och anpassningsförmåga.Dessa är särskilt värdefulla inom flyg-, militära och fjärravkänningstillämpningar.

Slutsats

Att behärska elektroniska komponenter är nyckeln till att låsa upp hela potentialen för kretsdesign och elektronisk systemprestanda.Från grundläggande motstånd och kondensatorer till komplexa integrerade kretsar och kvantanordningar tjänar varje komponent ett unikt syfte som bidrar till övergripande funktionalitet och effektivitet.Genom att förstå hur du klassificerar, testa och tillämpa dessa komponenter effektivt och genom att hålla dig informerad om nya tekniska trender kan du utforma smartare, mer pålitliga och framtida elektroniska system.

Vanliga frågor [FAQ]

1. Vilka är de viktigaste elektroniska komponenterna för nybörjare att lära sig?

För nybörjare inkluderar nyckelkomponenter som ska börja med motstånd, kondensatorer, lysdioder, dioder och transistorer.Dessa utgör kärnan i de flesta kretsar och hjälper dig att förstå strömkontroll, signalflöde och grundläggande logik.

2. Hur väljer jag rätt elektronisk komponent för min krets?

Börja med att definiera kretsens spänning, ström, frekvens och rymdkrav.Kontrollera sedan komponentspecifikationer som betyg, toleranser, pakettyper och datablad för att säkerställa kompatibilitet och tillförlitlighet.

3. Hur kan jag läsa motståndsfärgkoder?

Motstånd färgkoder använder färgade band för att indikera motståndsvärde och tolerans.De två första banden visar siffror, den tredje är en multiplikator och den fjärde (om det är närvarande) är tolerans.Online -kalkylatorer eller diagram underlättar avkodning.

4. Varför misslyckas elektroniska komponenter, och hur kan jag förhindra det?

Vanliga orsaker inkluderar överspänning, överhettning, dålig lödning och statisk urladdning.Förhindra misslyckande genom att följa databladspecifikationer, använda skyddskretsar, säkerställa korrekt ventilation och hantera komponenter noggrant.

5. Hur skiljer sig SMD-komponenter från komponenter med genomgående hål?

SMD (Surface-Mount Device) -komponenter är mindre och monteras direkt på PCB-ytor, idealiska för kompakta mönster och automatiserad montering.Genom genomsnittliga delar är bulkigare, lättare att hantera och bättre för prototyper eller högspänningsapplikationer.
