FDC1004 Høgu-Oppløysning Kapasitiv Sensing IC Oversikt

FDC1004 är en kapacitiv sensing IC som är utformad för att mäta mycket små förändringar i kapacitans och omvandla dem till digital data som en mikrokontroller kan läsa. Denna artikel förklarar FDC1004:s pinout, arbetsprincip, nyckelspecifikationer, funktioner, applikationer, jämförelse med andra kapacitiva sensing ICs, och beteende i tillämpningskretsar.

Katalog

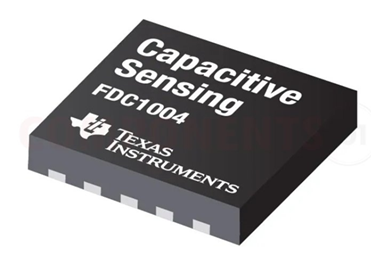

FDC1004 Kapacitiv Sensing IC Grundläggande

Den FDC1004 är en högupplöst, 4-kanals kapacitans-till-digital omvandlare utformad för kapacitiva sensing system. Den mäter mycket små kapacitansförändringar och omvandlar dem till digital data som kan läsas av en mikrokontroller via ett I²C-gränssnitt.

Varje kanal har en fullskala räckvidd av ±15 pF och kan hantera sensor offset kapacitans på upp till 100 pF. Detta offset kan programmeras internt eller levereras genom en extern kondensator, vilket hjälper till att förbättra mätfleksibiliteten och stabiliteten.

FDC1004 inkluderar också skyddsdstoff som hjälper till att minska EMI-interferens och fokusera den sensoriska riktningen för den kapacitiva sensorn. Detta gör systemet mer pålitligt i bullriga miljöer.

Den finns i 10-pins WSON och VSSOP paket, båda med en kompakt storlek på 3,0 mm × 3,0 mm. Sin lilla fotavtryck stödjer låg strömförbrukning, låg kostnad och platsbesparande kapacitiva sensingdesigns.

Alternativ & Likvärdiga Modeller

IC / Modell	Huvud Funktion	Kanaler	Gränssnitt
MPR121	Kapacitiv beröring sensing	12	I²C
CAP1188	Beröringsensor kontroller	8	I²C
AT42QT1010	Enkel berörings- ingångssensing	1	Digital Utgång
FDC2214	Högupplöst induktiv/kapacitiv sensing	4	I²C
AD7746	Precision kapacitansmätning	2	I²C
CY8CMBR3116	Kapacitiv knappkontroller	16	I²C

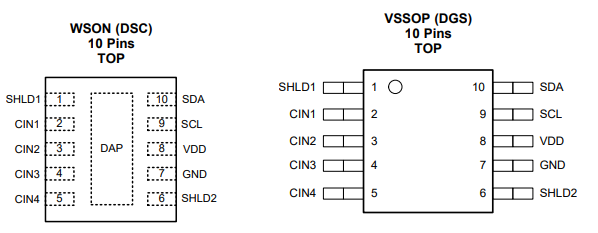

FDC1004 Pinout och Pin Funktioner

Pin	Namn	Typ	Beskrivning
1	SHLD1	Skyddsdstoff Utgång	Driver skyddslagret för att reducera EMI-brus och förbättra sensorisk riktning.
2	CIN1	Kapacitiv Ingång	Kanal 1 kapacitiv sensoringång.
3	CIN2	Kapacitiv Ingång	Kanal 2 kapacitiv sensoringång.
4	CIN3	Kapacitiv Ingång	Kanal 3 kapacitiv sensoringång.
5	CIN4	Kapacitiv Ingång	Kanal 4 kapacitiv sensoringång.
6	SHLD2	Skyddsdstoff Utgång	Andra skydd drivarutgång för sensorskydd och brusreducering.
7	GND	Jord	Jord anslutning för IC:n.
8	VDD	Strömförsörjning	Positiv strömförsörjnings ingång.
9	SCL	I²C Klocka	Serien klocka linje för I²C kommunikation.
10	SDA	I²C Data	Serien data linje för I²C kommunikation.

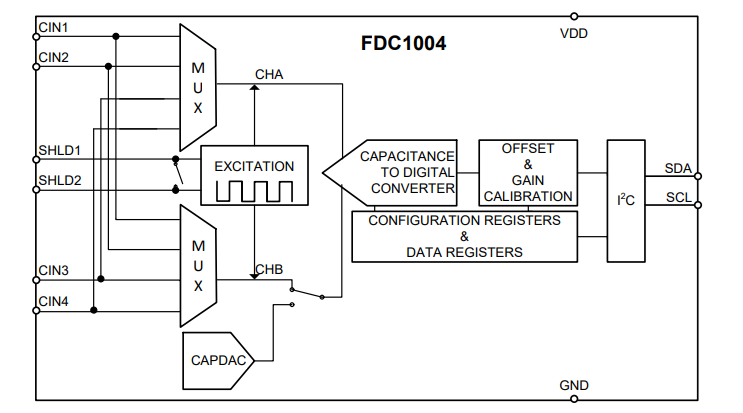

Hur FDC1004 fungerar i kapacitiva sensorsystem

FDC1004 arbetar genom att mäta mycket små förändringar i kapacitans mellan en sensor elektrod och jord. När ett ledande objekt rör sig nära sensorn, förändras kapacitansvärdet. IC:n upptäcker denna förändring och omvandlar den till digital data som kan behandlas av en mikrokontroller via I²C-gränssnittet.

Inuti FDC1004 väljer MUX (multiplexer) en av de fyra kapacitiva ingångskanalerna (CIN1 till CIN4). Den valda sensorsignalen kopplas sedan till exciteringskretsen och blocket för kapacitans-till-digital omvandling. Exiteringsblocket genererar den sensor-signal som används för att mäta kapacitansförändringar noggrant.

Den uppmätta kapacitansen omvandlas till digitala värden av den interna kapacitans-till-digital omvandlaren (CDC). Dessa digitala mätningar bearbetas genom offset, förstärkningskalibrering och konfigurationsregister innan de överförs via I²C kommunikationsgränssnittet med hjälp av SDA och SCL punkterna.

IC:n inkluderar också SHLD1 och SHLD2 skydd drivrutiner, som hjälper till att minska EMI-brus och förbättra sensorstabiliteten. Dessutom kompenserar den interna CAPDAC-kretsen för sensor offset kapacitans, vilket gör att FDC1004 kan bibehålla noggranna mätningar även med större sensor elektroder eller längre sensor banor.

Nyckelspecifikationer för FDC1004

Specifikation	Värde
Enhetstyp	4-kanals kapacitans-till-digital omvandlare
Försörjningsspänning (VDD)	3 V till 3,6 V
Arbetstemperatur	-40°C till 125°C
Mätområde	±15 pF
Maximal ingångs offset kapacitans	100 pF
Upplösning	16-bit
Försörjningsström (Aktivt läge)	750 µA typiskt
Försörjningsström (Vilotid)	29 µA typiskt
Exiterings frekvens	25 kHz
AC Exiterings Spänning	2,4 Vpp
Genomsnittlig DC Spänning	1,2 V
Skydd Drivare Kapacitet	400 pF
Kommunikations Gränssnitt	I²C
I²C Klocka Frekvens	10 kHz till 400 kHz
ESD-skydd (HBM)	±1000 V
Lagringstemperatur	-65°C till 150°C
Paketalternativ	WSON-10, VSSOP-10
Paketstorlek	3,0 mm × 3,0 mm

FDC1004 kapacitiva sensors IC-funktioner

Högupplöst kapacitansmätning

FDC1004 stöder högupplöst kapacitansmätning med ett ingångsområde av ±15 pF och en mätupplösning på 0,5 fF, vilket möjliggör upptäckten av mycket små kapacitansförändringar.

Fyra-kanals kapacitiv mätning

IC:n inkluderar 4 kapacitiva ingångskanaler, vilket gör att flera sensorer kan fungera inom ett enda sensorsystem.

Stöd för stor offset kapacitans

FDC1004 kan hantera upp till 100 pF maximal offset kapacitans, vilket hjälper till att stödja större sensor elektroder och längre sensor spår.

Programmerbara utdatahastigheter

Enheten stöder programmerbara samplingshastigheter på 100 S/s, 200 S/s och 400 S/s för flexibel sensorprestanda.

Låg strömförbrukning

IC:n fungerar med låg strömförbrukning, använder cirka 750 µA i aktivt läge och 29 µA i viloläge.

Stöd för skydd drivrutiner

Integrerade skydd drivrutiner stöder upp till 400 pF skyddslast, vilket hjälper till att minska EMI-störningar och förbättra sensorstabiliteten.

I²C kommunikationsgränssnitt

FDC1004 använder ett standard I²C-gränssnitt för kommunikation med mikrokontroller och inbyggda system.

Bred arbetstemperaturområde

Enheten stöder ett arbets temperaturområde från −40°C till 125°C.

Var används FDC1004?

• Kapacitiva pekgränssnitt – Används för att upptäcka fingertryck och närhet på berörings känsliga ytor.

• Vätskenivåövervakningssystem – Mäter vätskenivåer genom icke-metalliska behållare utan direkt kontakt.

• Närhetsdetekteringssystem – Upptäcker närliggande ledande objekt med hjälp av kapacitansförändringar.

• Gestigenkänningsenheter – Spårar handrörelser och gestaktiviteter nära sensorområdet.

• Industriell kapacitiv sensorteknik – Används i precisionssensornas system som kräver stabil kapacitansmätning.

• Inbäddade sensorsystem – Integrerade i MCU-baserade sensor- och övervakningsdesigner via I²C-gränssnittet.

• Miljöövervakningssensorer – Stöder sensorsystem som övervakar materiella eller miljömässiga förändringar med hjälp av kapacitansvariation.

FDC1004 vs Andra kapacitiva sensor IC:er

Funktion	FDC1004	MPR121	CAP1188	AD7746
Huvudfunktion	Högupplöst kapacitansmätning	Kapacitiv beröringssensor	Kapacitiv beröringssensor	Precis kapacitansmätning
Antal kanaler	4	12	8	2
Gränssnitt	I²C	I²C	I²C	I²C
Mätupplösning	16-bit / 0.5 fF	Låg beröringsnivåupplösning	Beröringsnivåssensor	24-bit hög precision
Ingångsområde	±15 pF	Beröringsdetektering fokuserad	Beröringsdetektering fokuserad	±4 pF typisk
Stöd för offsetkapacitans	100 pF	Begränsat	Begränsat	Mindre jämfört med FDC1004
Stöd för skölddrivrutiner	Ja	Nej	Nej	Nej
Låg effektoperation	Ja	Ja	Ja	Måttlig
Bäst för	Precis kapacitiv sensning	Beröringsknappar och tangentbord	Mänskliga beröringsgränssnitt	Industriell precisionssensning
Komplexitet	Måttlig	Lätt	Lätt	Högre
Pakettyp	WSON / VSSOP	QFN	QFN / SOIC	MSOP
Nyckelfördel	Hög känslighet och sköldstöd	Fler beröringskanaler	Enkel beröringsimplementering	Mycket hög precision mätning

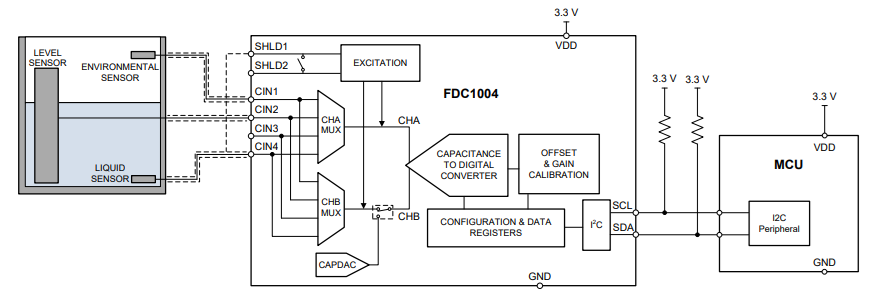

FDC1004 Applikationskrets

Applikationskretsen visar hur FDC1004 fungerar som en kapacitiv sensorstyrenhet ansluten till externa sensorer och en mikrocontroller (MCU). I denna design är de kapacitiva sensorelektroderna anslutna till CIN1–CIN4 ingångskanaler. Dessa sensorer upptäcker kapacitansförändringar orsakade av närliggande ledande material eller rörlighet i vätskenivån.

Inuti IC:n väljer CHA- och CHB-multiplexerna de aktiva sensorskanalerna. Exiteringsblocket generar den sensoriska signalen som används för att ladda och mäta sensorns kapacitans. Den interna kapacitans-till-digitalomvandlaren (CDC) konverterar sedan den uppmätta kapacitansen till digitala värden.

CAPDAC-blocket kompenserar för sensorns offsetkapacitans, vilket förbättrar mätstabilitet vid användning av större sensorelektroder eller längre PCB-spår. Offset & Gain Kalibrering-blocket förbättrar ytterligare noggrannheten genom att korrigera mätvariationer.

SHLD1- och SHLD2-skölddrivrutinerna hjälper till att minska EMI-brus och oönskad parasitkapacitans. Detta förbättrar sensorisk riktning och gör systemet mer stabilt i bullriga miljöer.

FDC1004 kommunicerar med MCU:n via I²C-gränssnittet med hjälp av SDA- och SCL-linjer. Pull-up-motstånd kopplade till 3.3 V upprätthåller stabil I²C-kommunikation.

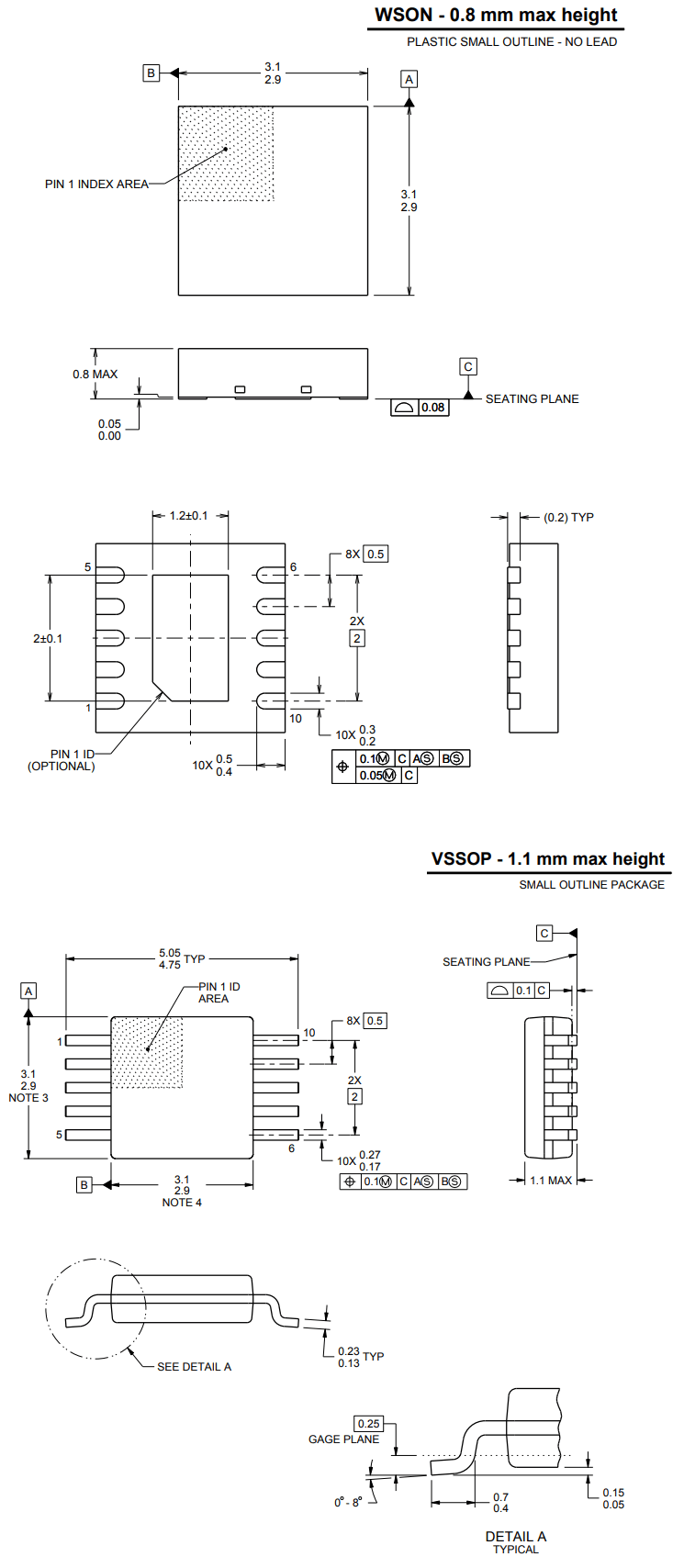

FDC1004 Paketinformation

Slutsats

FDC1004 Kapacitiv sensor IC är ett starkt val för designer som behöver precis och stabil kapacitansmätning. Dess fyra sensorskanaler, höga upplösning, offsetkompensation, skölddrivrutiner och I²C-gränssnitt gör den mer avancerad än enkla beröringssensorstyrenheter. Dessa funktioner hjälper till att förbättra mätnoggrannheten, minska störningar och förenkla kommunikationen med mikrocontrollers. FDC1004 är bäst lämpad för projekt som behöver mer än grundläggande beröringsdetektering. Den är användbar när designen kräver noggrann kapacitansmätning, stabila avläsningar, flera sensoringångar och god bruskontroll.

Vanliga frågor [FAQ]

1. Hur upprätthåller FDC1004 noggrann kapacitansmätning i bullriga miljöer?

FDC1004 inkluderar integrerade skölddrivrutiner (SHLD1 och SHLD2) som hjälper till att minska EMI-störningar och parasitkapacitans. Detta förbättrar sensorisk stabilitet och möjliggör mer noggrant kapacitansmätning även när extern elektrisk störning är närvarande.

2. Varför stöder FDC1004 upp till 100 pF offsetkapacitans?

Det stora stödet för offsetkapacitans gör att IC:n kan arbeta med större sensorelektroder och längre PCB-spår. Detta hjälper till att upprätthålla stabil sensorisk prestanda utan att förlora mätprecision.

3. Vad gör FDC1004 annorlunda jämfört med standard kapacitiva beröringskontroller IC:er?

Till skillnad från grundläggande touchkontroller är FDC1004 designad för högupplöst kapacitansmätning. Den erbjuder 16-bitars upplösning, programmerbara samplingsfrekvenser och precisonssensorfunktioner som stödjer mer avancerade sensorsystem.

4. Hur förbättrar den interna CAPDAC sensorprestandan?

Den interna CAPDAC kompenserar för sensoroffsetkapacitans före konvertering. Detta minskar mätteknikfel och förbättrar stabiliteten när stora sensorer eller långa sensoranslutningar används.

5. Varför är I²C-gränssnittet viktigt i FDC1004-baserade system?

I²C-gränssnittet förenklar kommunikationen mellan FDC1004 och mikrocontrollrar. Det minskar ledningskomplexitet och möjliggör enkel integration i inbäddade sensorsystem.

6. Hur påverkar programmerbara utdatafrekvenser FDC1004:s prestanda?

De valbara utdatafrekvenserna på 100 S/s, 200 S/s och 400 S/s gör att konstruktörer kan balansera sensorhastighet, responsstid och energiförbrukning beroende på systemkrav.

7. Varför är låg strömförbrukning viktigt i kapacitiva sensorsystem?

Med aktiv strömförbrukning på omkring 750 µA och viloström runt 29 µA hjälper FDC1004 till att minska den totala energiförbrukningen i systemet, vilket är viktigt för kompakta och energibesparande elektroniska apparater.
