Vad är en PMIC (Power Management IC)?

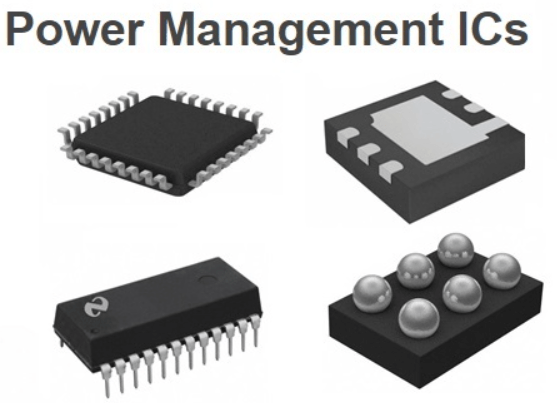

En PMIC (Power Management IC), även känd som en strömhantering integrerad krets, är en specialiserad elektronisk chip som kontrollerar och hanterar kraft inom en elektronisk enhet. Den hjälper till att fördela rätt spänning och ström till olika systemkomponenter så att enheten kan fungera säkert, effektivt och pålitligt.

En PMIC kombinerar vanligtvis flera strömhanteringsfunktioner i en enda chip, inklusive spänningsreglering, batteriladdning, strömsekvensering, termisk skydd och systemövervakning. Genom att integrera dessa funktioner tillsammans hjälper en PMIC till att minska kretskomplexiteten, spara PCB-utrymme, förbättra energieffektiviteten och förenkla den övergripande systemdesignen. Moderna elektroniska enheter förlitar sig på PMIC:er för att stödja stabil prestanda, längre batteritid och effektiv energihantering i kompakta och högpresterande system.

Hur en PMIC fungerar i elektroniska system

En PMIC fungerar genom att ta emot ingångskraft och därefter kontrollera, omvandla och fördela den kraften till olika delar av ett elektroniskt system. I det exempel på PMIC:s funktionella blockdiagram ovan kommer ingångsspänningen in genom VIN-sektionen och behandlas inuti PMIC:en innan den levereras till flera utgångskanaler som VOUT1, VOUT2, VOUT3 och VOUT4. Varje utgång kan tillhandahålla en annan reglerad spänning beroende på behoven hos systemkomponenterna.

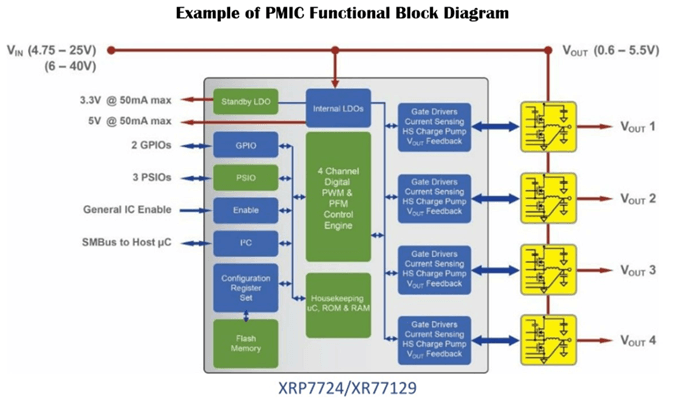

Inuti PMIC:en hjälper block som interna LDO:er, PWM- och PFM-kontrollenheter, grinddrivrutin och strömavkänningskretsar till att upprätthålla en stabil och effektiv kraftleverans. PMIC:en övervakar kontinuerligt spännings- och strömnivåer, och justerar automatiskt sin drift för att hålla utgångarna stabila även när systemlasten förändras. Kommunikationsgränssnitt som I2C och GPIO gör det också möjligt för PMIC:en att arbeta med processorn för strömsekvensering, standbykontroll och systemövervakning.

Genom att kombinera flera strömhanteringsfunktioner i en chip hjälper en PMIC till att minska PCB-utrymme, förenkla kretsdesign, förbättra energieffektiviteten och stödja pålitlig drift i enheter som smartphones, tabletter, inbyggda system och industriell elektronik.

PMIC:s Viktiga Specifikationer

Parameter	Typiskt Område / Värde	Beskrivning
Ingångsspänningsområde	1.8 V till 60 V	Det stödda spänningsområdet som kan komma in i PMIC:en
Utgångsspänning	0.6 V till 24 V	Den reglerade spänningen som tillhandahålls till systemkomponenterna
Utgångsström	100 mA till 20 A+	Maximal ström som PMIC:en kan försörja
Energihantering	80% till 98%	Effektivitet av effektkonvertering inuti PMIC
Antal effekt rails	1 till 20+ rails	Antal oberoende utgångskanaler
Växelfrekvens	100 kHz till 5 MHz	Frekvens som används av integrerade DC-DC-strömställare
LDO-regulator antal	1 till 20+ LDOs	Antal integrerade låg-dropout-regulatorer
Batteriladdnings stöd	100 mA till 10 A+ laddningsström	Integrerad laddningshanteringskapacitet
Kraftsekvensering	Programmerbar flera-rail sekvensering	Kontroll av uppstart och nedstängningsordning
Termisk skydd	Vanligtvis 125°C till 175°C nedstängning	Skydd mot överhettning
Överström skydd (OCP)	5% till 30% ovanför nominel ström	Begränsar överdriven strömflöde
Över-spännings skydd (OVP)	Vanligtvis 5% till 20% ovanför utgångsspänning	Förhindrar farliga spänningsspikar
Viloström	100 nA till 1 mA	Energi som förbrukas under standby-läge
Pakettyp och storlek	WLCSP, QFN, BGA, TQFP	Fysiska PMIC paketsdimensioner
Driftstemperaturintervall	-40°C till +125°C	Stödda temperaturförhållanden
Ripple och brus prestanda	<10 mV to 50 mV typical	Utgångsspänningens stabilitet och brusnivå
Dynamisk spännings skalning (DVS)	0.6 V till 3.3 V programmerbar	Förmåga att justera spänning dynamiskt
Batteri bränsle mätstöd	Spänning, ström, temperatur, SOC övervakning	Batteri övervakningskapacitet
Felövervaknings funktioner	OCP, OVP, UVLO, OTP, Power-Good	Systemfel detektering och rapportering

Huvudtyper av PMICs för kraftförvaltning IC

Mobil PMICs

Mobil PMICs är utformade för smartphones, surfplattor och bärbar konsumentelektronik där energieffektivitet, kompakt storlek och batteritid är kritiska. Dessa PMICs hanterar processorkraftrails, batteriladdning, termisk kontroll, displaykraft och snabbladdningsfunktioner. De är vanligtvis integrerade med mobila applikationsprocessorer för att stödja högpresterande drift samtidigt som de minskar energiförbrukningen. Verkliga exempel inkluderar Qualcomm PM8998 som används med Snapdragon-mobila plattformar och Dialog DA9063 som används i bärbara inbäddade enheter och mobila system.

Industriella PMICs

Industriella PMICs är byggda för automatiseringssystem, inbäddade kontroller, robotik, industriella datorer och fabriksutrustning. Dessa PMICs stöder vanligtvis bredare ingångsspänningsintervall, högre tillförlitlighet och bättre termisk prestanda för hårda driftsmiljöer. De hjälper till att reglera kraft för processorer, sensorer, kommunikationsmoduler och industriella gränssnitt samtidigt som de upprätthåller stabil drift under varierande belastningar. Vanliga exempel inkluderar Texas Instruments TPS65217 som används i inbäddade Linux-system och NXP PF8100 som är utformad för industriella och fordonsprocessorer.

Automotiva PMICs

Automotiva PMICs används i infotainment-system, avancerade förarassistanssystem (ADAS), digitala instrumentkluster, elektroniska bilsystem och elektriska fordonssystem. Dessa PMICs är utformade för att fungera tillförlitligt under höga temperaturer, vibrationer och elektriska störningar som vanligtvis förekommer i fordon. Automotiva PMICs inkluderar också avancerade skyddsfunktioner och funktionell säkerhet för att uppfylla bilstandarder. Exempel inkluderar Infineon TLF35584 för bil-mikrokontroller och NXP FS6500 som används i fordonssäkerhets- och kontrollsystem.

IoT och bärbara PMICs

IoT och bärbara PMICs fokuserar på ultra-låg effekt drift för att maximera batteritiden i kompakta bärbara enheter. Dessa PMICs används vanligtvis i smartklockor, trådlösa sensorer, hälsomonitoreringsenheter, Bluetooth-produkter och batteridrivna IoT-moduler. De stöder effektiv kraftkonvertering, låg viloström och kompakt PCB-design. Verkliga exempel inkluderar MAX20361 för bärbar elektronik och nPM1300 från Nordic Semiconductor för låg-effektradioapplikationer.

PMIC vs Spänningsregulator vs DC-DC-omvandlare

Funktion	PMIC (Power Management IC)	Spänningsregulator	DC-DC omvandlare
Huvudfunktion	Komplett kraft hanteringslösning	Ger fast eller reglerad spänning	Omvandlar en DC spänning till en annan
Integrationsnivå	Hög	Låg	Medium
Inkluderar flera funktioner	Ja	Nej	Nej
Typiska funktioner	LDOs, buck/boost omvandlare, batteriladdning, strömsekvensering, övervakning	Spännings stabilisering endast	Uppåt- eller nedåtgående spänningskonvertering
Effektivitet	Hög	Måttlig	Hög
PCB Utrymmesbesparing	Utmärkt	Begränsad	Måttlig
Design Komplexitet	Mer komplex	Enkel	Måttlig
Bäst för kompakta enheter	Ja	Begränsad	Ja
Batterihanteringsstöd	Ja	Nej	Begränsad
Strömsekvenseringsstöd	Ja	Nej	Nej
Termiska skyddsfunktions	Avancerad	Grundläggande	Måttlig
Kommunikations Gränssnitt	I2C, SPI, PMBus	Vanligtvis inga	Ibland tillgängligt
Vanliga tillämpningar	Smartphones, bärbara datorer, fordonsystem, inbyggda system	Små analoga kretsar, sensorer, enkel elektronik	Strömförsörjningar, inbyggda system, industriell elektronik
Kostnad	Högre	Låg	Måttlig
Flexibilitet	Hög	Begränsad	Måttlig

Vanliga PMIC Kommunikationsgränssnitt

I2C-gränssnitt

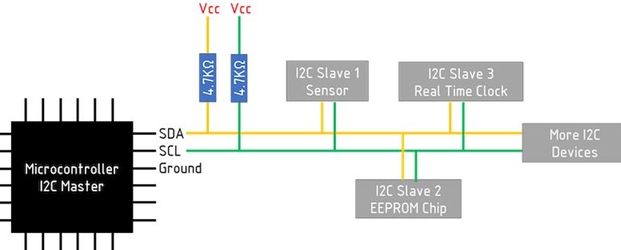

I2C är ett vanligt kommunikationsgränssnitt som används i PMIC-system eftersom det endast behöver två huvudsignallinjer: SDA för data och SCL för klocka. Som visat i bilden agerar en kontroller som I2C-mästare, medan flera enheter ansluter till samma buss som I2C-slav-enheter. I en PMIC-krets kan processorn använda dessa SDA- och SCL-linjer för att kommunicera med PMIC.

Genom I2C-gränssnittet kan processorn kontrollera spänningsstatus, ändra effektinställningar, aktivera eller inaktivera strömförsörjningslinjer, kontrollera uppstartsekvensering och övervaka felvillkor. Bilden visar också pull-up-motstånd som är anslutna till Vcc, vilket behövs för att hålla I2C-linjerna stabila under kommunikation. Denna enkla tvåtrådsstruktur gör I2C användbart i smartphones, IoT-enheter, inbyggda kort och andra kompakta elektriska system.

SPI-gränssnitt

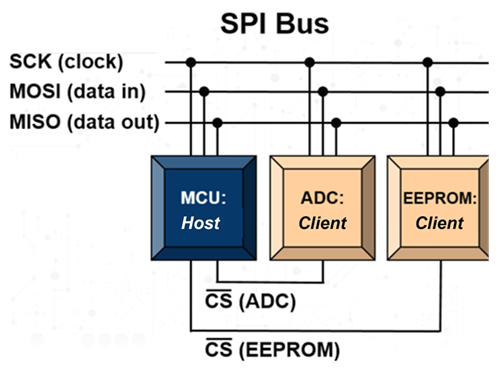

SPI är ett kommunikationsgränssnitt som används i vissa PMIC-system när snabbare dataöverföring och snabb kontroll behövs. Som visas i exempelbilden agerar MCU som värd, medan andra enheter ansluter som klienter på SPI-bussen. SPI-anslutningen använder separata signallinjer för SCK eller klocka, MOSI eller data som skickas från värden, MISO eller data som returneras från klienten, samt CS eller chipval för att välja vilken enhet som kommer att kommunicera.

I ett PMIC-system tillåter SPI processorn att skicka kontrollkommandon, läsa effektstatus, justera spänningsinställningar och snabbt svara på systemförändringar. Jämfört med I2C behöver SPI vanligtvis fler signallinjer, men den kan erbjuda snabbare och mer direkt kommunikation.

PMBus-gränssnitt

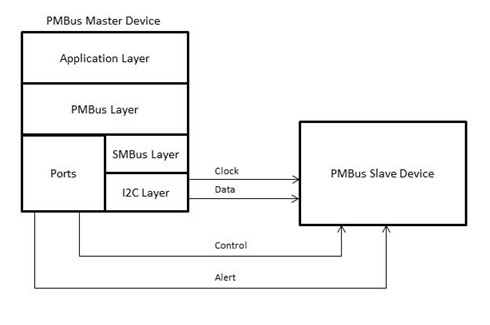

PMBus är ett kommunikationsgränssnitt utformat för avancerad effektförvaltning och övervakning. Som visas i exempelbilden kommunicerar en PMBus-mästarenhet med en PMBus-slav-enhet med hjälp av klock- och datalinjer, liknande SMBus eller I2C-baserad kommunikation. Diagrammet visar också kontroll- och varningslinjer, som hjälper systemet att hantera effektbeteende och svara på fel.

PMBus gör det möjligt för huvudkontrollern att övervaka spänning, ström, temperatur och felvillkor i realtid i PMIC-verksamheten. Den kan också användas för att justera effektinställningar, kontrollera systemstatus och stödja fjärrstyrd effektförvaltning.

GPIO-gränssnitt

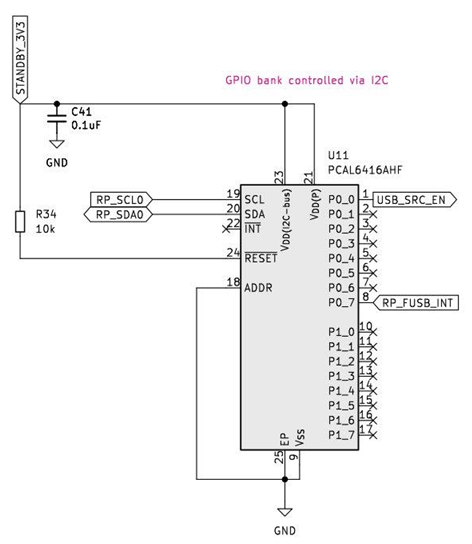

GPIO-stift används i PMIC-system för enkla kontroll- och statusfunktioner. Som visat i exempelbilden kontrolleras GPIO-banken genom I2C-linjerna SCL och SDA, medan GPIO-utgångsstiften ansluter till systemkontrollsignaler som USB_SRC_EN och RP_FUSB_INT. Detta visar hur GPIO-stiften kan hjälpa huvudkontrollern att hantera externa effektrelaterade funktioner.

I PMIC kan GPIO-signaler aktivera eller inaktivera strömförsörjningslinjer, utlösa avbrott, upptäcka fel, återställa kretsar eller styra vilofunktioner. De är användbara eftersom de ger processorn ett direkt sätt att hantera effekt händelser utan att behöva komplex kommunikation. I inbyggda system hjälper GPIO till att samordna uppstart, avstängning, viloläge och felövervakning mellan PMIC, processorn och andra anslutna enheter.

UART-gränssnitt

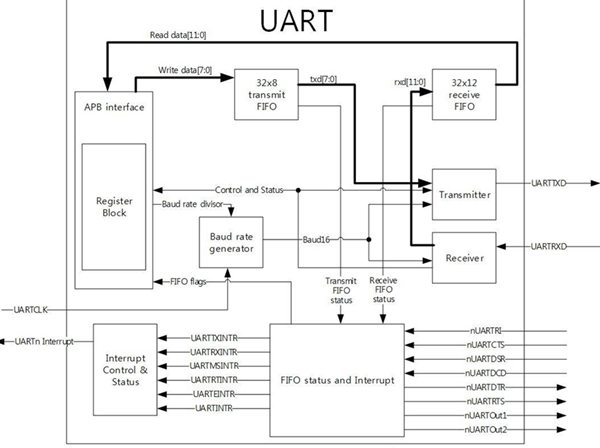

UART är ett seriellt kommunikationsgränssnitt som kan användas i vissa PMIC-system för avlusning, diagnostik eller grundläggande konfiguration. Som visat i exempelbilden inkluderar UART-blocket en sändare, mottagare, baudrategenerator, FIFO-buffertar, registerblock och avbrott-/statuskontroll. Dessa delar möjliggör att data skickas och tas emot mellan PMIC, processor eller extern utvecklingsverktyg. I PMIC-verksamheten är UART mindre vanligt än I2C eller SPI, men det kan fortfarande vara användbart för att läsa diagnostikdata, kontrollera felmeddelanden eller konfigurera effektinställningar under utveckling och testning.

Avbrotts- och statussignaler

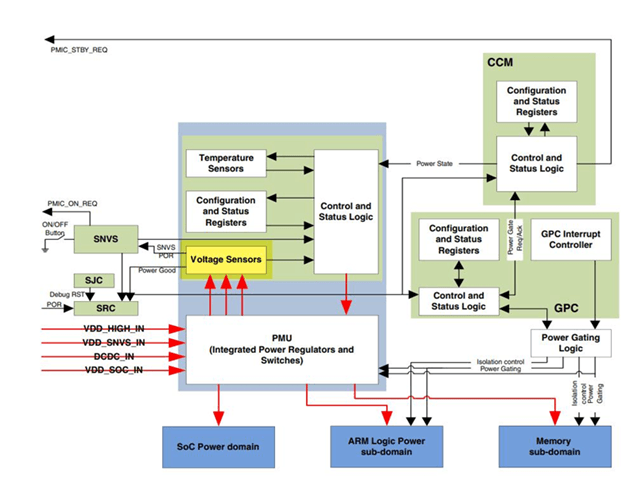

Avbrotts- och statussignaler hjälper PMIC att snabbt rapportera kraftrelaterade händelser till processorn. Som visas i exempelbilden övervakar PMU-ingångar som spänningssensorer, temperatursensorer, konfigurationsregister och kraftstatesignaler. När PMIC upptäcker ett problem eller systemförändring kan styr- och statuslogiken skicka en avbrott- eller statussignal till processorn.

Dessa signaler används för att rapportera händelser såsom övertemperatur, låg spänning, kraftfel, god kraftstatus eller förändringar i kraftstate i PMIC-systemet. Bilden visar också logik för kraftstyrning, som hjälper till att slå på eller av specifika kraftdomäner, såsom SoC, ARM-logik eller minnessektion. Detta gör att systemet kan reagera snabbare på fel, skydda känsliga kretsar och hantera kraft mer säkert och effektivt.

Populära PMIC-tillverkare och exempel på PMICs

Texas Instruments

Texas Instruments är en av de ledande tillverkarna av PMIC-lösningar. Företaget erbjuder ett brett spektrum av PMIC med integrerade buckomvandlare, LDO:er, batteriladdningsfunktioner och stöd för kraftsekvensering. Populära exempel på PMIC inkluderar TPS65217 som används i inbäddade Linux-system och TPS6594-Q1 som är designad för fordonprocessorer och ADAS-system.

Qualcomm

Qualcomm utvecklar PMIC huvudsakligen för smartphones, surfplattor och mobila plattformar. Dessa PMIC arbetar nära Snapdragon-processorer för att hantera CPU, GPU, minne, laddning och batterifunktioner effektivt. Vanliga exempel inkluderar PM8998 och PM8150, som är allmänt använda i högpresterande Android-smartphones.

Infineon Technologies

Infineon producerar PMIC-lösningar för fordons-, industri- och kraftelektronikapplikationer. Deras PMIC fokuserar på tillförlitlighet, termisk hantering och säkerhetsfunktioner som krävs i moderna fordon och industrisystem. Exempel inkluderar TLF35584 för fordonsmikrocontrollers och OPTIREG PMIC-familjen som används i fordonselektronik.

NXP Semiconductors

NXP Semiconductors tillhandahåller PMIC för fordonsystem, inbäddade processorer, industriutrustning och nätverksenheter. Deras PMIC stöder ofta avancerad kraftsekvensering, övervakning och säkerhetsfunktioner. Vanliga exempel inkluderar PF8100 för i.MX-processorer och FS6500 som används i fordonskontrollsystem.

Analog Devices

Analog Devices utvecklar högpresterande PMIC för industriell automation, kommunikation, medicinsk elektronik och datacenterapplikationer. Deras produkter fokuserar på precisionskraftreglering, övervakning och effektivitet. Exempel på PMIC inkluderar LTC3589 och MAX77650 för bärbara och portabla enheter.

Renesas Electronics

Renesas erbjuder PMIC-lösningar för fordonsystem, industriell elektronik, konsumentenheter och inbäddade processorer. Deras PMIC stödjer effektiv spänningsreglering, lågeffektsdrift och systemskyddsfunktioner. Populära exempel inkluderar ISL91302A och RAA215300 för avancerade inbäddade system.

STMicroelectronics

STMicroelectronics tillverkar PMIC som vanligtvis används i STM32-baserade inbäddade system och lågeffektapplikationer. Exempel inkluderar STPMIC1 för STM32 mikrovektorer och L5965 för fordonskraftshanteringsapplikationer.

PCB-design med PMIC

Att designa en PCB med en PMIC kräver noggrant planering eftersom en PMIC kan styra flera kraftlinjer, switchregulatorer och känsliga låga spänningskretsar. Eftersom PCB-layouten påverkar kraftstabilitet, termisk prestanda, effektivitet och tillförlitlighet direkt, kan en dålig layout orsaka spänningsbrus, växlingsinterferens, överhettning, instabil start eller kommunikationsproblem.

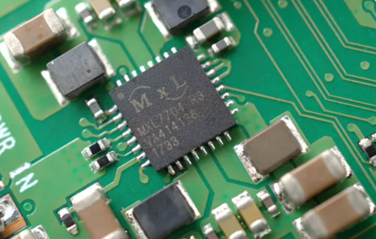

Komponentplacering är en av de viktigaste delarna av PCB-design baserad på PMIC. Som visas i exempelbilden ovan, är PMIC vanligtvis omgiven av kondensatorer, induktorer och andra kraftrelaterade komponenter placerade nära IC. Ingångs- och utgångskondensatorer bör hålla sig nära PMIC:s kraftstift för att minska spänningsripples och förbättra responsen vid plötsliga belastningsändringar.

Jordlayout, termisk kontroll och kraftdistribution är också kritiska. Ett fast jordplan hjälper till att minska brus och värme, medan känsliga spår som feedback, I2C och känslighetslinjer bör hållas borta från bullriga växlingspunkter. Höga strömpathways bör använda bredare kopparspår, termiska via och korta ledningar för att minska värme, EMI och spänningsspikar. En ren PMIC-layout förbättrar effektiviteten, skyddar signaler och håller systemet stabilt.

Slutsats

Att välja rätt PMIC beror på applikationen, ingångsspänningen, utgångsrails, strömkrav, effektivitet, kommunikationsgränssnitt, paketstorlek och skyddsfunktioner. Mobila enheter behöver kompakta och batteri-effektiva PMIC:ar, medan fordons- och industriella system behöver starkare skydd, bredare temperaturstöd och högre tillförlitlighet.

Vanliga frågor [FAQ]

1. Varför behöver moderna elektroniska enheter en PMIC istället för separata kraftkomponenter?

Moderna enheter kräver ofta flera spänningsnivåer, batterihantering, termiskt skydd och startup-sekvensering på en mycket liten yta. En PMIC kombinerar dessa funktioner i ett chip, vilket hjälper till att minska PCB-storleken, förbättra energieffektiviteten, förenkla designen och stödja bättre tillförlitlighet jämfört med att använda många separata kraftkomponenter.

2. Hur förbättrar en PMIC batteritiden i portabla elektroniska enheter?

En PMIC förbättrar batteritiden genom att kontrollera strömförbrukningen mer effektivt. Den kan minska onödig strömförbrukning, växla komponenter till lågström-lägen, reglera spänning mer noggrant och hantera batteriladdning säkert. Detta hjälper enheter som smartphones, surfplattor och wearables att fungera längre på en enda laddning.

3. Vad händer om en PMIC går sönder i ett elektroniskt system?

När en PMIC går sönder kan systemet uppleva uppstartsproblem, instabil spänning, överhettning, laddningsfel, slumpmässiga avstängningar eller total strömförlust. Eftersom PMIC:n kontrollerar flera kraftrails och skyddsfunktioner kan en skadad PMIC påverka hela enhetens drift.

4. Hur hjälper PMIC:ar till att minska värmeproduktionen i elektroniska enheter?

PMIC:ar förbättrar energieffektiviteten vid kraftkonvertering och minskar onödigt energiförlust under spänningsreglering. Högre effektivitet innebär att mindre elektrisk energi omvandlas till värme, vilket hjälper till att förbättra termisk prestanda i kompakta enheter som smartphones, bärbara datorer och inbyggda system.

5. Vad är skillnaden mellan en PMIC och en standard spänningsregulator?

En standard spänningsregulator tillhandahåller huvudsakligen stabil spänningsutgång, medan en PMIC integrerar flera krafthanteringsfunktioner i en enhet. En PMIC kan inkludera DC-DC-omvandlare, LDO:er, batteriladdning, termiskt skydd, övervakningskretsar och kommunikationsgränssnitt, vilket gör den mer lämplig för komplexa system.

6. Varför använder PMIC:ar kraftsekvensering i elektroniska system?

Olika systemkomponenter behöver ofta slås på och av i en specifik ordning för att undvika instabilitet eller hårdvaruskador. PMIC:s kraftsekvensering styr denna uppstart och avstängningsprocess för att säkerställa att processorer, minne och perifera enheter fungerar säkert och korrekt.
