Hur fungerar JRC4558 operationsförstärkaren?

JRC4558 dual operationsförstärkare är designad för att förstärka och bearbeta små elektriska signaler. Den innehåller två oberoende op-amps i ett paket, vilket gör den användbar för kretsar som behöver mer än ett signalbehandlingssteg utan att behöva lägga till extra ICs. Denna artikel förklarar JRC4558:s nyckelfunktioner, specifikationer, pin-funktioner, arbetsprincip, kretsbeteende, paketdimensioner och jämförelse med andra populära op-amps.

Katalog

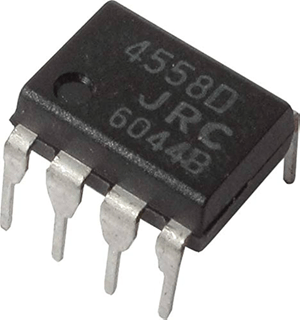

JRC4558 Dual Operational Amplifier

Den JRC4558 Dual Operational Amplifier är en integrerad krets som innehåller två oberoende operationsförstärkare i ett paket. Den är designad för att förstärka små analogsignaler och stödja stabil signalbehandling i elektroniska kretsar.

Varje förstärkare inuti JRC4558 har hög spänningsvinst och kan konfigureras med externa komponenter för att kontrollera vinster, återkoppling och signalrespons. Dess dual-channel struktur bidrar till att minska komponentantalet och spara PCB-utrymme jämfört med att använda två separata op-amp ICs.

JRC4558 är värderad för sin enkla design, stabila drift, bred tillgång och kostnadseffektiva prestanda. Medan nyare op-amps kan erbjuda lägre brus eller snabbare respons, förblir JRC4558 ett praktiskt val för många generella analoga kretsdesigner.

Om du är intresserad av att köpa JRC4558 dual operationsförstärkare, tveka inte att kontakta oss för priser och tillgänglighet.

Funktioner och specifikationer för JRC4558

Parameter	Specifikation
Enhetstyp	Dual operationsförstärkare
Antal förstärkare	2
Frekvenskompensation	Intern kompensation
Latch-Up skydd	Ingen latch-up
Gemensam läges spänningsintervall	Stort gemensamt läges ingångsintervall
Differential ingångsspänningsintervall	Brett differential ingångsintervall
Kanalmatchning	Vin och fas matchade förstärkare
Ingångstransistor typ	Lågbrus ingångstransistorer
Pin-kompatibilitet	MC1458, LM358 kompatibel
Matningsspänning (Max)	±22 V
Differential ingångsspänning (Max)	±18 V
Ingångsspänning (Max)	±15 V
Driftstemperaturintervall	-20°C till +85°C
Lagringstemperaturintervall	-65°C till +150°C
Effektförlust (PDIP-8)	600 mW
Effektförlust (SOP-8)	400 mW
Matningsström	2.3 mA till 4.5 mA
Ingångsoffset spänning	2 – 6 mV
Ingångsoffsetström	5 nA - 200 nA
Ingångs biasström	30 – 500 nA
Större signal spänningsvinst (Min)	20 V/mV - 200 V/mV
Vanlig-mod Ingångsspänningsområde (Min)	±12 V - ±13 V
Vanlig-mod Avvisningsförhållande	70 – 90 dB
Strömförsörjning Avvisningsförhållande	76 – 90 dB
Utgångsspänning Sving (Typ)	±12 V
Utgångsspänning Sving (Max)	±14 V
Effekt Konsumtion (Typ)	70 mW
Effekt Konsumtion (Max)	170 mW
Slew Rate	1.2 - 2.2 V/μs
Stigtid (Typ)	0.3 μs
Övershoot (Typ)	15%
Ingångsmotstånd (Min)	0.3 - 2MΩ
Utgångsmotstånd (Typ)	75 Ω
Total harmonisk distortion (Typ)	0.008%
Kanal separering (Typ)	120 dB
Enhetsförstärkning Bandbredd	2.0 till 2.8 MHz
Paketalternativ	PDIP-8, SOP-8

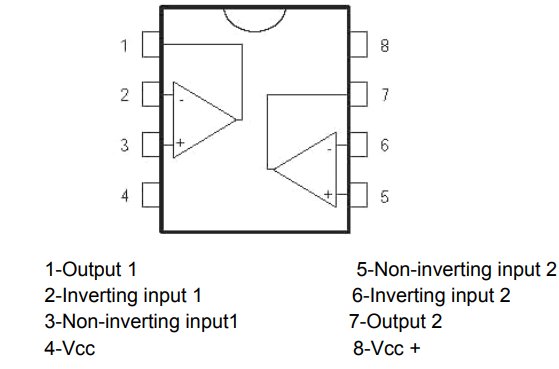

JRC4558 Stiftutgång och Stiftfunktioner

Stift Nr.	Stift Namn	Funktions Beskrivning
1	Utgång 1	Utgångsterminal för den första operationsförstärkaren. Den förstärkta signalen från Op-Amp 1 visas vid detta stift.
2	Inverterande Ingång 1 (-)	Inverterande ingång för den första förstärkaren. En signal som tillämpas här ger en output som är 180° ur fas med ingången.
3	Icke-inverterande Ingång 1 (+)	Icke-inverterande ingång för den första förstärkaren. En signal som tillämpas här ger en output som är i fas med ingången.
4	VCC−	Negativ strömförsörjningsterminal. I dubbelströmsförsörjningskretsar är detta stift anslutet till den negativa spänningsskinan.
5	Icke-inverterande Ingång 2 (+)	Icke-inverterande ingång för den andra förstärkaren. Signaler som tillämpas på detta stift förstärks utan fasinversion.
6	Inverterande Ingång 2 (-)	Inverterande ingång för den andra förstärkaren. Signaler som tillämpas här förstärks med fasinversion.
7	Utgång 2	Utgångsterminal för den andra operationsförstärkaren. Den förstärkta signalen från Op-Amp 2 visas vid detta stift.
8	VCC+	Positiv strömförsörjningsterminal. Detta stift tillhandahåller driftsäker spänning till båda förstärkarna inuti IC:t.

Hur JRC4558 förstärker och bearbetar analoga signaler

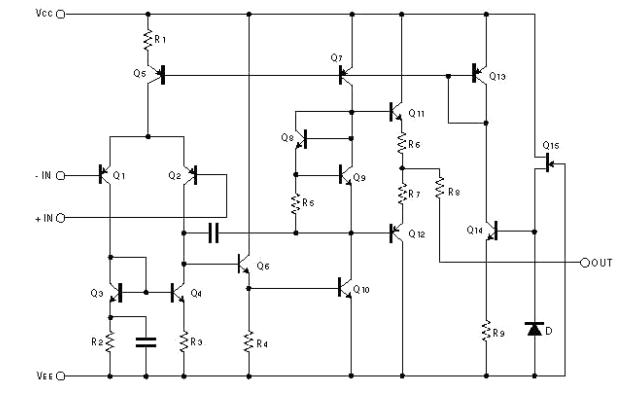

JRC4558 förstärker analoga signaler genom flera interna transistorstadier som arbetar tillsammans för att ge spänningsförstärkning, signalbehandling och utgångsdrivkapacitet. Som visas i det interna kopplingsschemat börjar förstärkningsprocessen vid det differentierande ingångsstadiet, där transistorer jämför spänningsskillnaden mellan den icke-inverterande (+IN) och inverterande (-IN) ingångarna. Istället för att förstärka varje ingång oberoende, förstärker enheten skillnaden mellan de två signalerna. Denna differentierade drift hjälper till att avvisa vanlig-mod stön och förbättrar den övergripande signalnoggrannheten.

Efter att ingångssignalen har upptäckts passerar den genom intermediära transistorstadier som tillhandahåller det mesta av spänningsförstärkningen. Dessa stadier ökar signalamplituden medan de bibehåller linjär drift. JRC4558 inkluderar också intern frekvenskompensering, vilket hjälper till att stabilisera förstärkaren och minskar risken för oönskad svängning. Denna kompensation gör att enheten kan fungera pålitligt i en mängd olika kretskonfigurationer utan att kräva externa kompenseringskomponenter.

Den förstärkta signalen levereras sedan till utgångsstadiet, där ytterligare transistorer ger den ström som behövs för att driva externa laster. I de flesta kretsar matas en del av utgångssignalen tillbaka till den inverterande ingången genom ett återkopplingsnätverk. Denna negativa återkoppling styr förstärkarens förstärkning, förbättrar stabiliteten, minskar distorsion och hjälper till att uppnå önskad kretsprestanda. Genom denna flertrinsarkitektur kan JRC4558 noggrant bearbeta och förstärka låg-nivå analoga signaler medan den bibehåller stabil drift och god signal kvalitet.

Vanliga JRC4558 Kretsapplikationer

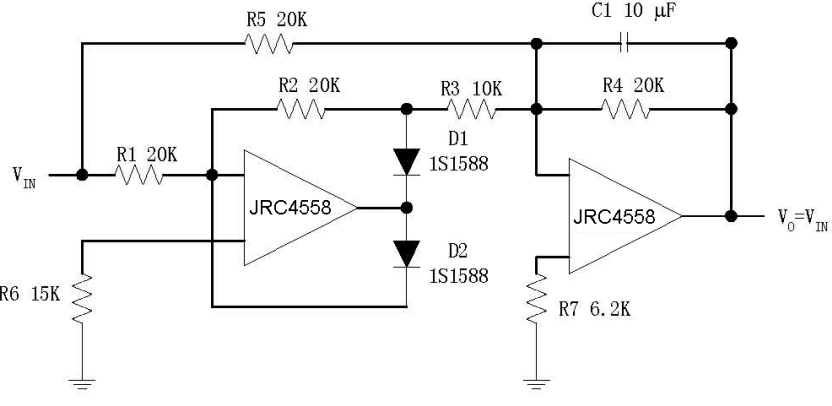

Kopplingsschemat visar en praktisk ljudsignalbearbetningskrets byggd runt de dubbla förstärkarna inuti JRC4558. Båda operationsförstärkarna används tillsammans för att bearbeta ingångssignalen innan den levererar det slutliga utgången. Det första förstärkarsteget tar emot ingångssignalen genom motstånd R1 och använder ett återkopplingsnätverk för att kontrollera förstärkning och signalbeteende. Dioder D1 och D2 är kopplade i återkopplingsvägen och fungerar som klippningselement. När signalamplituden överstiger diodernas framspänningsområde börjar de leda och begränsar signaltopparna. Detta skapar en kontrollerad klippningseffekt som modifierar vågformen och introducerar harmonisk distorsion.

Det klippta signalet överförs sedan till den andra JRC4558-förstärkaren genom ett nätverk av motstånd och kondensator C1. Detta steg ger ytterligare förstärkning, filtrering och signalformning. Motornätverket bestämmer förstärkningen och frekvensresponsen, medan kondensator C1 hjälper till att kontrollera kretsens tonalitet genom att påverka hur olika frekvenser processas. Den andra förstärkaren buffrar också signalen, vilket hjälper till att upprätthålla en stabil utgångsnivå.

I praktiska tillämpningar används denna typ av krets vanligtvis för analog signalbearbetning och ljudbehandling. Det första operationsförstärkarsteget utför förstärkning och klippning, medan det andra steget förfinar den bearbetade signalen och driver utgången. Detta visar hur JRC4558 kan användas inte bara som en enkel förstärkare utan också som en aktiv signalbearbetningsenhet som kan kombinera förstärkning, återkopplingskontroll, filtrering och vågformsmodifikation inom en enda kretsdesign.

Diagrammet illustrerar också en av de viktigaste fördelarna med JRC4558:s dual-op-amp-arkitektur. Eftersom två oberoende förstärkare finns tillgängliga i samma paket kan konstruktörer skapa flera signalbehandlingssteg utan att behöva ytterligare IC:er. Detta minskar komponentantalet, sparar yta på kretskortet, förenklar kretsdesignen och sänker den totala systemkostnaden samtidigt som man upprätthåller pålitlig analog prestanda.

JRC4558 vs Andra Populära Operationsförstärkare

Parameter	JRC4558	LM358	NE5532	TL072
Antal Förstärkare	2	2	2	2
Försörjningsspänningsområde	±5V till ±15V	3V till 32V / ±1.5V till ±16V	±3V till ±20V	±5V till ±18V
Enhetlig Förstärkningsbandbredd	2.8 MHz	1 MHz	10 MHz	3 MHz
Slewrate	2.2 V/μs	0.3 V/μs	9 V/μs	13 V/μs
Ingångsoffsetspänning (Typ)	2 mV	2 mV	0.5 mV	3 mV
Ingångsbiaskström (Typ)	30 nA	20 nA	200 nA	65 pA
Ingångsmotstånd (Typ)	2 MΩ	10 MΩ	300 kΩ	10¹² Ω
Försörjningsström (Typ)	2.3 mA	0.7 mA	8 mA	2.8 mA
Utgångsspänningssvängning (Typ)	±12 V	VCC − 1.5 V	±13 V	±13.5 V
THD (Typ)	0.008%	0.02%	0.0005%	0.003%
Brusdensitet (Typ)	~8 nV/√Hz	~40 nV/√Hz	~5 nV/√Hz	~18 nV/√Hz
Vanlig-modavvisningsförhållande (Typ)	90 dB	85 dB	100 dB	100 dB
Strömförsörjningsavvisningsförhållande (Typ)	90 dB	100 dB	100 dB	100 dB
Driftstemperaturområde	-20°C till +85°C	0°C till +70°C	0°C till +70°C	-40°C till +85°C

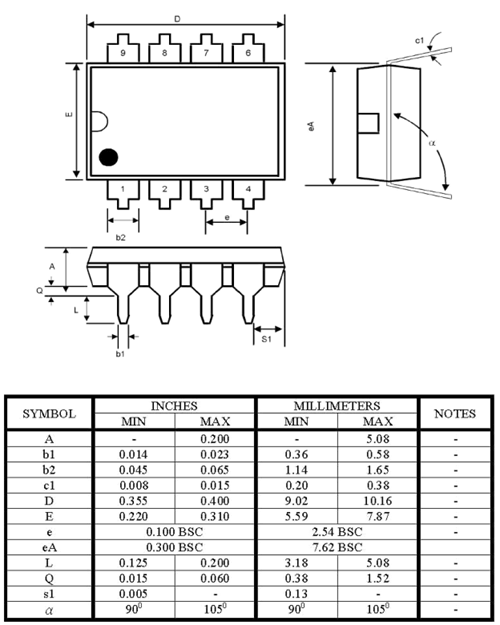

JRC4558 Mekaniska Dimensioner

Slutsats

JRC4558 fortsätter att ge pålitlig signalförstärkning för ett brett spektrum av analoga kretsdesigns. Att förstå dess specifikationer, pinfunktioner, interna drift och verkligt kretsbeteende gör att du kan använda enheten mer effektivt och undvika vanliga designbegränsningar. Dual-op-amp-arkitekturen möjliggör också flera signalbearbetningssteg inom ett enda paket, vilket hjälper till att minska komponentantalet och förenkla kretslayouten.

Vanliga Frågor [FAQ]

1. Kan JRC4558 drivas från en enda strömkälla istället för dubbla strömförsörjningar?

Ja. JRC4558 kan drivas från en enda strömförsörjning om en lämplig bias-spänning skapas för ingångs- och utgångsstegen. Men driften med dubbla strömkällor ger ofta större utgångsvängning och förenklar signalbehandlingen.

2. Hur påverkar slewraten hos JRC4558 kretsens prestanda?

Den 2.2 V/μs slewraten begränsar hur snabbt utgången kan svara på snabba förändringar i ingången. För de flesta lågfreventa analoga kretsar är detta tillräckligt, men höghastighetstillämpningar kan kräva en snabbare operationsförstärkare.

3. Vad händer om den gemensamma mode-ingångsspänningen överskrider det specificerade intervallet?

Att överskrida det gemensamma mode-intervallet kan orsaka distorsion, minskad förstärkningsnoggrannhet eller felaktig förstärkaroperation. Ingångarna bör förbli inom de rekommenderade gränserna för pålitlig prestanda.

4. Varför är negativ återkoppling viktig när man använder JRC4558?

Negativ återkoppling stabiliserar förstärkaren, kontrollerar förstärkningen, förbättrar lineariteten, minskar distorsion och hjälper till att upprätthålla förutsägbart kretsbeteende.

5. Hur jämför sig JRC4558 med moderna lågbrusoperationsförstärkare?

Moderna enheter erbjuder ofta lägre brus, högre bandbredd och snabbare slew rates. Men JRC4558 förblir attraktiv för konstruktioner som prioriterar enkelhet, tillgång och kostnadseffektivitet.

6. Vilka faktorer bör beaktas vid byte av en JRC4558 mot en annan op-amp?

Ingenjörer bör verifiera strömförsörjningskrav, pin-kompatibilitet, bandbredd, slew rate, ingångskarakteristika och kretsstabilitet innan de väljer en ersättning.

7. Varför innehåller JRC4558 två operationsförstärkare i ett paket?

Den dubbla op-amp-designen möjliggör att flera förstärknings- eller signalbehandlingssteg kan implementeras med en enda IC, vilket minskar PCB-utrymme och komponentantal.

8. Hur kan överdrivet brus minskas i en JRC4558-krets?

Korrekt jordning, korta signalvägar, rena strömförsörjningar, avkopplingskondensatorer och lämplig design av feedbacknätverket kan avsevärt minska oönskat brus.
