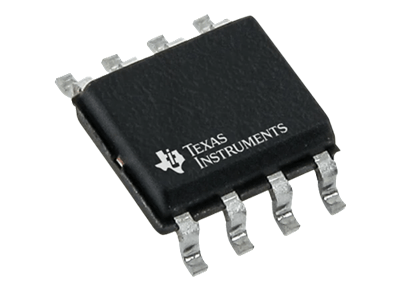

INA333 Mätförstärkare IC

Den INA333 är en lågkapacitets precisionsmätförstärkare IC som används för att förstärka mycket små differentialsignaler från sensorer. Den är lämplig för tillämpningar som kräver nog mätsignal, såsom belastningsceller, medicinska apparater, bärbara instrument och dataregistreringssystem. Den støder på förstärkningsjustering med ett externt motstånd och fungerar bra i lågspänningsbatteridrivna kretsar. INA333 finns i kompakt 8-stifts VSSOP och WSON-kapslingar.

Ekvivalent för INA333 IC

• INA317

• AD8237

• AD623

• AD8226

• INA188

INA333 Huvudfunktioner och specifikationer

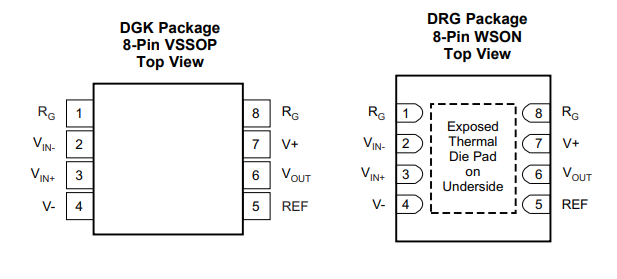

INA333 Stiftkonfiguration och Funktioner

Hur INA333 IC fungerar

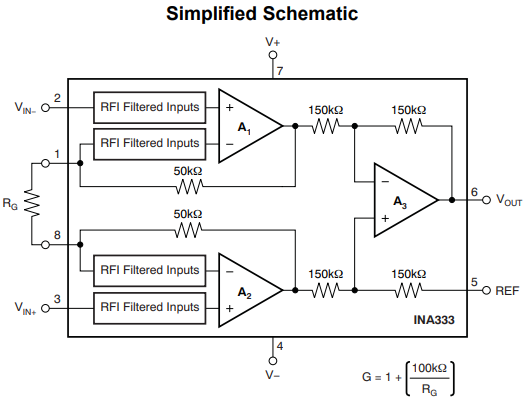

INA333 använder en tre-op-förstärkare instrumentationsförstärkararkitektur för att noggrant förstärka små differentialsignaler medan den stöter bort oönskat brus. Som visas i diagrammet, går ingångssignalerna in genom VIN+ och VIN−, där integrerade RFI-filtrerade ingångar hjälper till att minska radiofrekvensstörningar före förstärkning.

Första steget består av förstärkare A1 och A2, som förstärker den differentialspänning som finns mellan de två ingångssignalerna. Gain bestäms av den externa resistorn RG som är ansluten mellan Stift 1 och 8. Ett mindre RG-värde ger en högre gain enligt ekvationen G = 1 + (100 kΩ / RG).

De förstärkta signalerna skickas sedan till förstärkare A3, som fungerar som differentialförstärkare. Detta steg subtraherar de två förstärkta signalerna, stöter bort gemensam-mod brus och producerar en exakt utgångsspänning vid VOUT. REF-stiftet tillåter utgångsspänningen att flyttas vid behov, medan V+ och V− tillhandahåller strömförsörjningen för enheten.

Hur man använder INA333 IC

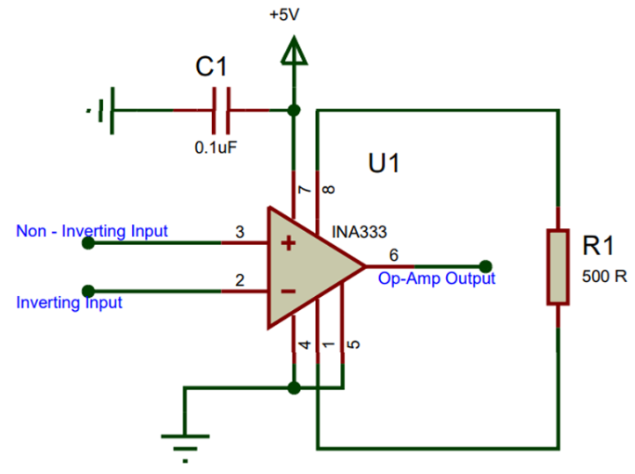

INA333 kan användas som en precision förstärkare för små sensorsignaler. I denna krets är Stift 7 anslutet till +5 V strömförsörjning, medan Stift 4 är anslutet till jord. En 0.1 μF bypass-kondensator placeras nära strömförsörjningsstiftet för att minska strömbrus och hjälpa till att hålla kretsen stabil.

Ingångssignalen är ansluten till VIN+ och VIN−, och gain ställs in av resistor R1 mellan Stift 1 och 8. Med en 500 Ω gain-resistor är gain ungefär 201 enligt formeln G = 1 + (100 kΩ / RG). REF-stiftet är anslutet till jord, så utgången refereras till 0 V. Den förstärkta signalen tas från Stift 6 och kan skickas till en ADC, mikrokontroller eller mätkrets.

Verkliga Tillämpningar av INA333

Elektroniska Vågar

INA333 används ofta i elektroniska vågar för att förstärka de mycket små spänningssignalerna från lastceller. Dess låga offsetspänning och höga noggrannhet hjälper till att producera stabila och precisa viktavläsningar, även vid mätning av små lastförändringar.

Medicinsk Övervakningsutrustning

Medicinska apparater mäter ofta svaga biologiska signaler som behöver noggrann förstärkning. INA333 hjälper till att förbättra signalkvaliteten genom att förstärka lågnivåsignaler medan oönskat elektriskt brus minskas.

Industriella, Datafångst och Miljömätarsystem

INA333 är användbar i industriell övervakning, datafångstsystem och miljösensorutrustning. Den förstärker små sensorutgångar från tryck, kraft, temperatur och andra mätapparater innan signalerna bearbetas av en ADC, kontrollenhet eller inspelningssystem.

Portabla och Batteridrivna Testinstrument

På grund av sin låga energiförbrukning är INA333 lämplig för handhållna mätare, portabla testverktyg och batteridrivna sensorsystem. Den hjälper till att förlänga batteritiden samtidigt som den fortfarande erbjuder noggrann förstärkning för små signaler.

INA333 vs Andra Instrumentationsförstärkare

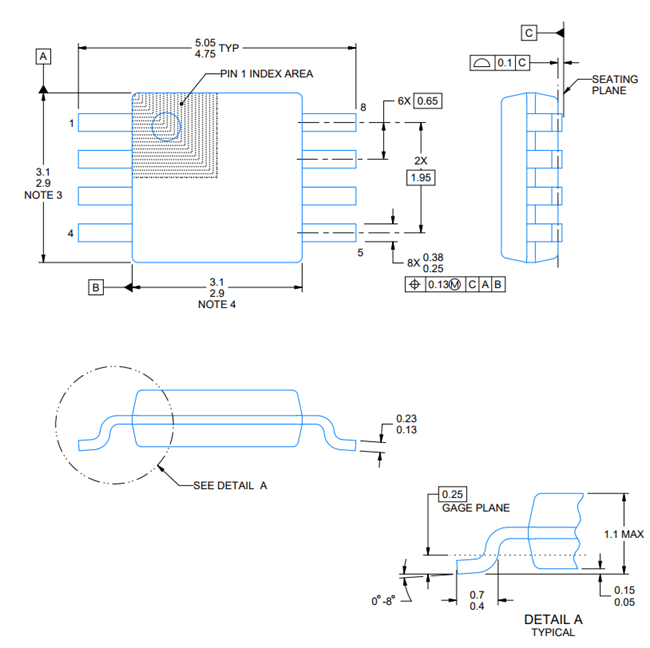

Mekaniska Dimensioner av INA333

Tillverkare

Texas Instruments är en ledande tillverkare av analoga IC. De har stor erfarenhet av att tillverka precisionsförstärkare som INA333. Företaget använder avancerade halvledarprocesser, automatiserad wafer-tillverkning och strikta testningssystem. Dessa hjälper INA333 att uppnå låg förskjutningsspänning, låg drift, låg brus och stabil prestanda. Texas Instruments använder också kvalitetskontroll och tillförlitlighetstestning för att stödja drift över ett brett temperaturintervall. Dess globala tillverkningsnätverk hjälper till att säkerställa en konsekvent leverans och produktkvalitet.

Vanliga Frågor [FAQ]

1. Varför använder INA333 en referens (REF) pin istället för att koppla utgången direkt till jord?

REF-pinnen gör att du kan flytta utgångsspänningen till en önskad nivå. Detta är användbart i enskilda strömförsörjningssystem där utgången inte kan svänga under jord.

2. Hur påverkar gain bandbredden hos INA333?

När gain ökar minskar bandbredden. Högre gain förbättrar signalförstärkningen men minskar frekvensområdet som förstärkaren kan bearbeta noggrant.

3. Vad händer om gain-resistorn kopplas bort från INA333?

Om ingen gain-resistor är ansluten, fungerar INA333 vid dess minimi-gain på 1, vilket innebär att ingångssignalen passerar igenom med lite förstärkning.

4. Kan INA333 noggrant mäta signalsignal-nivåer på mikrovolt?

Ja. Dess låga förskjutningsspänning, låga drift och höga CMRR gör att den kan förstärka mycket små differentialsignaler med hög noggrannhet.

5. Varför är gemensam modutsändning viktig vid precisionsmätningar?

Gemensam modutsändning hjälper till att ta bort brus som förekommer på båda ingångslinjerna. Detta förbättrar mätprecisionen i elektriskt bullriga miljöer.

6. Vilka faktorer kan orsaka utgångsmättnad i INA333?

Överdriven gain, stora ingångssignaler, otillräcklig strömförsörjning eller en felaktig REF-spänning kan orsaka att utgången når sina spänningsgränser.

7. Är INA333 lämplig för långsiktiga mätsystem?

Ja. Dess låga förskjutningsdrift och stabila prestanda hjälper till att upprätthålla mätnoggrannheten under långa driftperioder.
