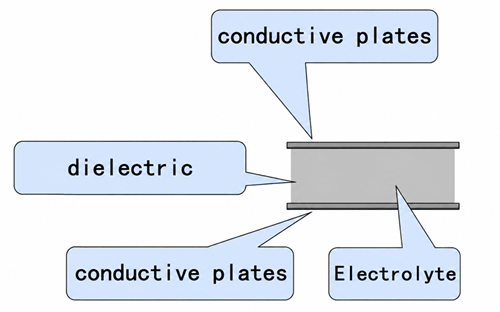

En parallellplatt-kondensator är uppbyggd av två ledande plattor placerade parallellt med varandra. Dessa plattor är vanligtvis tillverkade av ledande metaller såsom aluminium, koppar eller metalliserad folie. De är placerade nära varandra men vidrör inte, vilket lämnar ett litet gap mellan dem.

Utrymmet mellan plattorna är fyllt med ett isolerande material som kallas dielektrikum. Vanliga dielektriska material inkluderar luft, papper, plastfilm, keramik, glimmer och glas. Dielektrikumet separerar plattorna, förhindrar direkt elektrisk kontakt och bidrar till att definiera kondensatorns spänningsklass och kapacitansvärde.
Externa terminaler eller ledningar är anslutna till de två plattorna så att kondensatorn kan kopplas till ett krets. I praktiska designar kan plattorna och dielektrikumet arrangeras som platta ark, staplade lager eller rullad foliestruktur för att spara utrymme samtidigt som den grundläggande konstruktionen bibehålls.

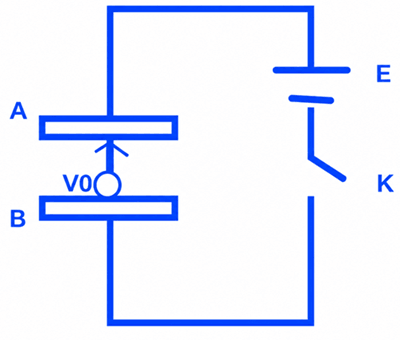

Laddningskretsen för en parallellplatt-kondensator består av en kondensator ansluten till en DC-spänningskälla E genom en strömbrytare K. De två kondensatorplattorna, etiketterade A och B, är anslutna till motsatta terminaler på batteriet. Spänningskällan tillhandahåller den energi som behövs för att flytta laddningar på plattorna, medan strömbrytaren styr när laddningsprocessen börjar.
När strömbrytaren K stängs, flödar elektroner genom den externa kretsen från batteriets negativa terminal mot en kondensatorplatta. Samtidigt tas elektroner bort från den motsatta plattan och dras mot batteriets positiva terminal. Som ett resultat blir platta A positivt laddad och platta B negativt laddad. Eftersom dielektrikumet mellan plattorna är en isolator kan laddning inte flyta direkt genom kondensatorn.

När laddningar ackumuleras på plattorna utvecklas en spänningsskillnad V₀ över kondensatorn. Denna spänning ökar gradvis i takt med att mer laddning lagras. Laddningsströmmen är initialt på sitt maximala värde och minskar sedan när kondensatorspänningen närmar sig batteriets spänning.
Laddningsprocessen fortsätter tills kondensatorns spänning blir lika med försörjningsspänningen E. I detta ögonblick är kondensatorn fullt laddad, och strömmen slutar flyta i DC-kretsen.
En parallellplattkondensator fungerar genom att separera elektrisk laddning mellan två ledande plattor. När spänning appliceras blir den ena plattan positivt laddad och den andra blir negativt laddad. Dessa motsatta laddningar står vända mot varandra över det dielektriska materialet.
De separerade laddningarna skapar ett elektriskt fält i utrymmet mellan plattorna. Eftersom det dielektriska materialet är en isolator förhindrar det att laddningarna rör sig direkt från en platta till den andra. Istället lagras energin i det elektriska fält som bildas mellan plattorna.
När den lagrade laddningen ökar, ökar också spänningen över kondensatorn. Kondensatorn fortsätter att lagra energi tills dess spänning matchar den applicerade spänningen. Efter det förblir den laddad tills den kopplas till en urladdningsväg.
Kapacitansen hos en parallellplattkondensator beror på dess fysiska konstruktion. Specifikt bestäms den av området hos de ledande plattorna, avståndet mellan plattorna och det dielektriska material som placeras mellan dem. Dessa faktorer avgör hur mycket elektrisk laddning kondensatorn kan lagra för en given applicerad spänning.
Kapacitansen beräknas med hjälp av formeln:

Där:
C = kapacitans (F)
ε = permittivitet för det dielektriska materialet (F/m)
A = effektivt område för en platta (m²)
d = avstånd mellan plattorna (m)
Denna formel visar att kapacitansen ökar när plattans område blir större eftersom mer laddning kan lagras på plattornas ytor. Kapacitansen ökar också när ett dielektrikum med högre permittivitet används, eftersom det dielektriska materialet förstärker kondensatorns förmåga att lagra elektrisk energi. Omvänt minskar kapacitansen när avståndet mellan plattorna ökar eftersom det elektriska fältet blir mindre koncentrerat.
För en kondensator med luft eller vakuum mellan plattorna är permittiviteten lika med permittiviteten för det fria rummet (ε₀). När ett annat dielektriskt material används blir permittiviteten ε = εᵣε₀, där εᵣ är den relativa permittiviteten (dielektriska konstanten) för materialet. Detta är varför olika dielektriska material kan påverka det slutgiltiga kapacitansvärdet betydligt.

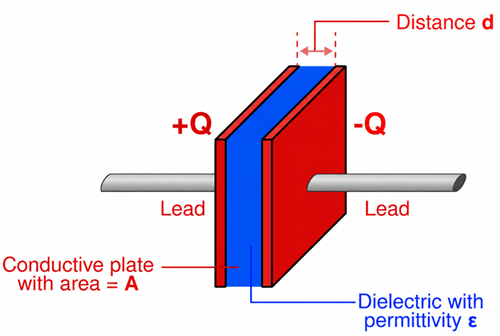

Derivationen av parallellplattkondensatorformeln börjar med strukturen som visas i bilden. Kondensatorn består av två stora ledande plattor med område A, separerade av ett litet avstånd d. Ett dielektriskt material med permittivitet ε fyller utrymmet mellan plattorna. En platta bär en positiv laddning +Q, medan den andra bär en lika stor negativ laddning −Q. Eftersom plattans avstånd är mycket mindre än plattans dimensioner kan det elektriska fältet mellan plattorna betraktas som homogent.

Det första steget är att bestämma ytladdningstätheten på plattorna. Ytladdningstäthet definieras som laddningen som är fördelad över plattans område:

där σ är ytladdningstätheten, Q är laddningen på plattan och A är plattans område.
För två motsatt laddade parallella plattor kombineras de elektriska fält som produceras av varje platta i regionen mellan dem. Det resulterande elektriska fältet mellan plattorna är:

Genom att substituera uttrycket för ytladdningstäthet ges:

Denna ekvation visar att det elektriska fältet ökar med lagrad laddning och minskar när plattans område blir större.
Potentialskillnaden mellan plattorna är lika med det elektriska fältet multiplicerat med separationsavståndet d:
V=Ed
Genom att substituera det elektriska fältets uttryck:

Kapacitans definieras som förhållandet mellan lagrad laddning och potentialskillnaden över kondensatorn:

Genom att ersätta V med det tidigare resultatet ges:

Efter förenkling blir kapacitansen för en parallellplattkondensator:

Denna slutgiltiga ekvation visar att kapacitansen är direkt proportionell mot plattans område och det dielektriska permittiviteten, medan den är omvänt proportionell mot avståndet mellan plattorna. Därför kommer större plattor, ett dielektrikum med högre permittivitet, eller ett mindre plattavstånd resultera i ett större kapacitansvärde.
En parallellplattkondensator använder ett dielektrikum med relativ permittivitet k = 3.5. Plattans område är 0.08 m², och avståndet mellan plattorna är 0.002 m. Beräkna kapacitansen.
Lösning:
Givet:
- Område, A = 0.08 m²
- Avstånd, d = 0.002 m
- Relativ permittivitet, k = 3.5
- Permittivitet i vakuum, ε₀ = 8.854 × 10⁻¹² F/m
Formeln för kapacitans är:

Sätta in värdena:

Svar: Kapacitansen är 1.24 nF.
En parallellplattkondensator har en kapacitans på 500 pF. Plattorna är separerade med 0.0015 m, och luft används som dielektrikum (k = 1). Beräkna det erforderliga plattområdet.
Lösning:
Givet:
- Kapacitans, C = 500 pF = 500 × 10⁻¹² F
- Avstånd, d = 0.0015 m
- Relativ permittivitet, k = 1
- Permittivitet i vakuum, ε₀ = 8.854 × 10⁻¹² F/m
Omarrangera kapacitansformeln:

Sätta in värdena:

Svar: Det erforderliga plattområdet är 0.0847 m².
• Energilagring i Elektroniska Kretsar - Parallellplattkondensatorer lagrar elektrisk energi och frigör den när det behövs. De används ofta i strömförsörjningar, tidskretsar och pulsgenereringstillämpningar.
• Signalkoppling och Filtrering - Dessa kondensatorer hjälper till att blockera DC-signaler medan de tillåter AC-signaler att passera. De används brett i förstärkare, filter och kommunikationskretsar för att förbättra signalens kvalitet.
• Radiofrekvens och Tuning Kretsar - Parallellplattkondensatorer används i oscillatorer, resonanta kretsar och radiofrekvenstillbehör. Deras kapacitans hjälper till att bestämma driftfrekvenser och stämningsegenskaper.
• Kapacitiva Sensormetoder - Förändringar i plattavstånd eller dielektriska egenskaper orsakar förändringar i kapacitans. Detta princip används i avståndssensorer, förskjutningssensorer, trycksensorer och tryckkänsliga enheter.
• Pekskärmsteknik - Kapacitiva pekskärmar upptäcker förändringar i kapacitans när ett finger närmar sig eller rör vid skärmen, vilket möjliggör exakt tryckinmatning i smartphones, surfplattor och kontrollpaneler.
• Mät- och Testutrustning - Parallellplattkondensatorer används i laboratorieinstrument och testutrustning för att mäta elektriska egenskaper och studera elektrostatisk beteende.

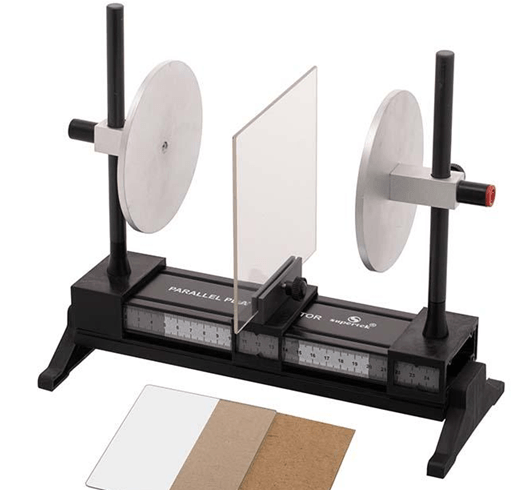

• Utbildnings- och Forskningsapplikationer - Deras enkla design gör dem användbara för att demonstrera kapacitans, elektriska fält, dielektriska material och laddningslagring i fysik- och ingenjörslaboratorier.
Att minska plattans avstånd förstärker det elektriska fältet mellan plattorna, vilket gör att kondensatorn kan lagra mer laddning vid samma spänning. Detta ökar direkt kapacitansen.
Om dielektrikum bryts ner kan ström flyta direkt mellan plattorna, vilket orsakar överhettning, förlust av lagrad energi och möjliga skador på kondensatorn.
Många dielektriska material har högre permittivitet än luft, vilket ökar kapacitansen och tillåter mer energi att lagras i samma fysiska storlek.
Nej. Riktiga kondensatorer förlorar gradvis lagrad laddning på grund av läckströmmar, dielektriska defekter och externa kretsförhållanden.
När laddning samlas på plattorna stiger spänningen över kondensatorn och motverkar spänningskällan. Det här minskar laddningsströmmen tills den till slut når noll.
