INA226 Strömshunt och Effektmonitor IC för Noggrann Effektövervakning

INA226 är en användbar strömshunt och effektmonitor som är utformad för att mäta dessa värden digitalt via ett I²C- eller SMBus-gränssnitt. Den här artikeln förklarar vad INA226 är, hur den fungerar, dess nyckelspecifikationer, pin-funktioner, praktiska användningar, shuntmotståndsval och hur den jämförs med andra strömavkännings-IC:er.

Katalog

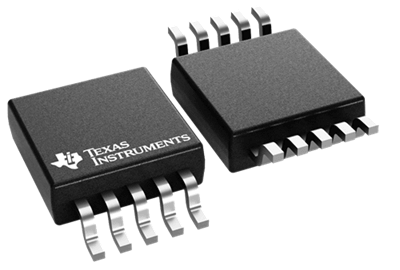

Översikt över INA226

INA226 är en strömshunt och effektmonitor med en I²C- och SMBus-kompatibel gränssnitt. Den mäter både shuntspänningen över ett externt motstånd och bussens matningsspänning, för att sedan använda intern kalibrering och multiplikation för att ge direkta digitala avläsningar av ström och effekt.

Enheten kan känna av ström på gemensamma buss spänningsnivåer från 0 V till 36 V, oberoende av sin egen matningsspänning. Den fungerar från en matning på 2,7 V till 5,5 V och drar vanligtvis cirka 330 µA. Den stöder också programmerbar kalibrering, konverteringstider, medelvärdesberäkning och upp till 16 programmerbara I²C-adresser.

Om du är intresserad av att köpa INA226, tveka inte att kontakta oss för priser och tillgänglighet.

INA226 Nyckelfunktioner och specifikationer

Parameter	Specifikation
Enhetstyp	Ström-, Spännings- och Effektmonitor
Bussens spänningsmätområde	0 V till 36 V
Strömavkänningsmetod	Högsidig och lågsidig avkänning
Mätfakta	Ström, Spänning, Effekt
Shuntspänningsmätområde	±81,92 mV
ADC-upplösning	16-bit
Gain Error (Maximum)	±0,1%
Inmatning Offset Spänning (Maximum)	10 μV
Medelvärdeslägen	Konfigurerbar
Konverteringstid	Programmerbar
Kommunikationsgränssnitt	I²C / SMBus Kompatibel
I²C-adresser	16 Programmerbara adresser
Matningsspänning (Drift)	2,7 V till 5,5 V
Effektberäkning	Intern
Kalibreringsregister	Användarprogrammerbar
Alert-funktion	Programmerbar alertpin
Pakettyp	10-Pin VSSOP (DGS)

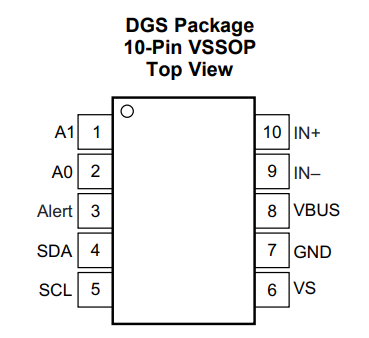

INA226 Pin-konfiguration och funktioner

Pin-nummer	Pin-namn	Typ	Funktion
1	A1	Inmatning	I²C-adressvalpin. Används tillsammans med A0 för att konfigurera en av 16 möjliga I²C adresser, vilket möjliggör flera INA226-enheter på samma buss.
2	A0	Inmatning	I²C-adressvalpin. Bestämmer enhetens adress tillsammans med A1-pinnen.
3	ALERT	Utgång	Öppen-drain varningsutgång. Kan generera varningar för överström, underspänning, överspänning, effektgränser eller konverteringsklara händelser.
4	SDA	Tvåvägs I/O	Seriell datalinje av I²C-gränssnittet. Används för att överföra konfigurationskommandon och mätdata mellan INA226 och värdenheten.
5	SCL	Ingång	Seriell klocklinje av I²C-gränssnittet. Tillhandahåller tidsmässig synkronisering för datakommunikation.
6	VS	Effekt-ingång	Enhetens försörjningsspänning-ingång. Stöder en driftsvoltsområde på 2,7 V till 5,5 V.
7	GND	Jord	Jordreferens för enheten och strömförsörjningen. Alla spänningsmätningar refereras till denna pin.
8	VBUS	Analog ingång	Buss spänningsmätning-ingång. Övervakar spänningen av strömförsörjningsschaktet som mäts.
9	IN−	Analog ingång	Negativ shuntspänningsingång. Ansluten till ena sidan av den externa strömsensor-resistorn.
10	IN+	Analog ingång	Positiv shuntspänningsingång. Ansluten till den andra sidan av den externa strömsensor-resistorn. Spänningsskillnaden mellan IN+ och IN− används för att beräkna ström.

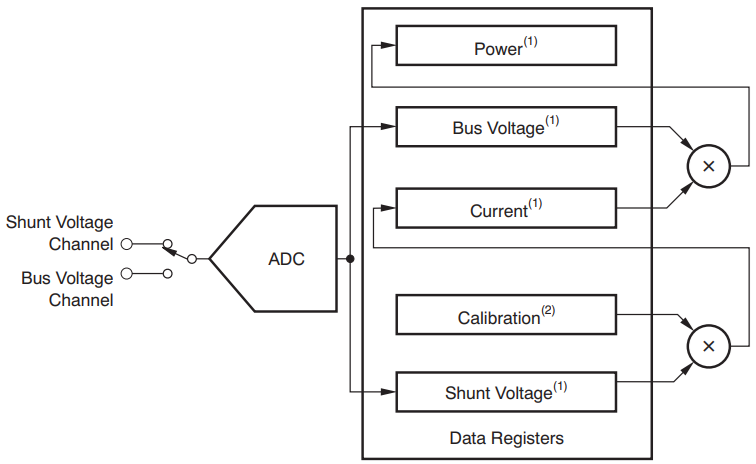

INA226 Intern blockdiagram

Detta blockdiagram förklarar hur INA226 omvandlar analoga mätningar till användbara digitala data. Enheten växlar kontinuerligt mellan shuntspänningskanalen och bussens spänningskanal, och skickar båda signalerna till sin interna analog-till-digital-omvandlare (ADC). ADC omvandlar dessa analoga spänningar till digitala värden som kan behandlas av de interna registren.

Shuntspänningsmätningen kombineras med det kalibreringsvärde som programmerats av användaren för att beräkna den verkliga belastningsströmmen. Det resulterande strömvärdet lagras i Strömregister, medan den uppmätta försörjningsspänningen lagras i Buss Spänningsregister. INA226 multiplicerar sedan internt ström- och buss spänningsvärden för att bestämma effektförbrukningen, som lagras i Effektregister. Dessa beräknade värden kan nås via I²C-gränssnittet, vilket gör att en mikrokontroller kan övervaka ström, spänning och effekt utan att utföra komplexa beräkningar externt.

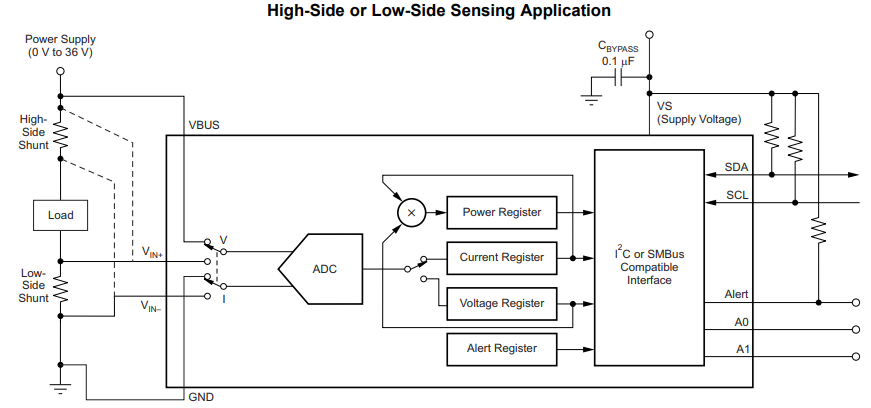

INA226 Tillämpningskrets

De olika platserna där en shuntresistor kan installeras när man mäter ström med INA226 visas i tillämpningskretsen nedan. I en högsidesmätkonfiguration placeras shuntresistorn mellan strömförsörjningen och lasten. Detta arrangemang gör att enheten kan övervaka belastningsströmmen samtidigt som en direkt jordenanslutning för lasten bevaras. Högsidesmätning används ofta i batteridrivna system, strömförsörjningar och industrimaskiner eftersom det kan upptäcka belastningsfel utan att påverka jordreferensen.

I en låg-sidesmätkonfiguration installeras shuntresistorn mellan lasten och jorden. Denna metod är ofta enklare att implementera eftersom den uppmätta spänningen förblir nära jords potential. Men lasten delar inte längre samma jordreferens som strömkällan, vilket kanske inte är acceptabelt i vissa system. INA226 stöder båda angreppssätten, vilket ger konstruktörer flexibilitet när de väljer den mest lämpliga ström mätmetoden för en viss tillämpning.

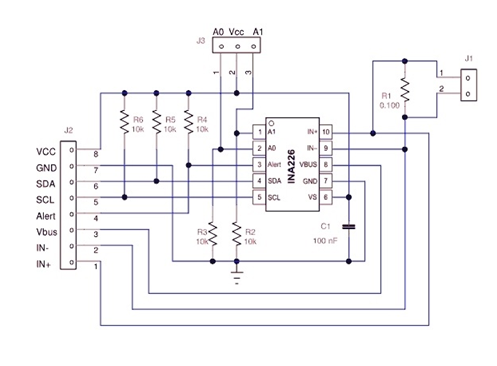

INA226 Typisk anslutningskrets

En praktisk implementering av INA226 i ett verkligt övervakningssystem. En 0,1 Ω shuntresistor är ansluten i serie med lasten så att INA226 kan mäta spänningsfallet som skapas av belastningsströmmen. IN+ och IN− pinnarna är anslutna över resistorn, vilket gör att enheten kan bestämma strömflöde genom lasten.

Kretsen inkluderar också de anslutningar som krävs för kommunikation och drift. SDA- och SCL-linjerna tillhandahåller I²C-kommunikation med en mikrokontroller, medan dragmotstånd säkerställer pålitliga signalnivåer på bussen. En avkopplingskondensator är ansluten mellan försörjningen och jordpinnarna för att minska brus och stabilisera driften. A0- och A1-pinnarna gör att I²C-adressen kan konfigureras när flera INA226-enheter delar samma kommunikationsbuss. En ALERT-utgång tillhandahålls också, vilket gör att enheten kan meddela kontrollern när en programmerad spänning, ström eller effekt har överskridits. Detta diagram fungerar som ett praktiskt kopplings exempel som kan anpassas direkt för tillämpningar av ström- och effektövervakning.

Verkliga tillämpningar av INA226

Batterihanteringssystem

INA226 används ofta i batteridrivna system för att övervaka laddnings- och urladdningsström. Genom att mäta batterispänning, strömflöde och effektförbrukning hjälper den till att förbättra batteriets prestanda och ger exakt information om energianvändning. Du kan även använda datan för att upptäcka överströmsförhållanden och optimera batteriets livslängd.

Övervakning av Strömförsörjning

Många strömförsörjningar använder INA226 för att övervaka utspänning och belastningsström i realtid. Enheten hjälper ingenjörer att verifiera att strömförsörjningen fungerar inom sina designgränser och kan identifiera överdriven strömdragning som kan indikera ett fel eller överbelastning.

Solenergisystem

I solenergidrivna utrustningar kan INA226 spåra spänning och ström producerad av solpaneler samt den effekt som levereras till batterier eller laster. Denna information hjälper till att utvärdera systemeffektivitet och övervaka energiproduktion under olika miljöförhållanden.

Server- och Datacenterutrustning

Servrar och nätverksutrustning kräver ofta noggrann energimonitorering för att förbättra energieffektiviteten. INA226 gör det möjligt för systemkontroller att mäta effektförbrukningen hos processorer, minnesmoduler, lagringsenheter och kraftlinjer, vilket hjälper operatörer att hantera energianvändningen mer effektivt.

Industriella Kontrollsystem

Industriell utrustning innehåller ofta motorer, sensorer, kontroller och kommunikationsmoduler som kräver tillförlitlig energimonitorering. INA226 tillhandahåller kontinuerliga mätningar som hjälper till att upptäcka onormala driftsförhållanden och minskar risken för oväntade systemfel.

Elektroniska Komponenter för Elfordon

Elektriska fordon innehåller många elektroniska delsystem som kräver ström- och effektövervakning. INA226 kan användas för att övervaka batteripack, inbyggda strömkonverterare, laddningskretsar och hjälpelektroniska moduler, vilket ger noggranna mätdata för systemhantering och skydd.

Inbäddade och IoT Enheter

Inbäddade system och Internet of Things (IoT) enheter arbetar ofta under strikta energibudgetar. INA226 hjälper utvecklare att analysera strömförbrukningen under drift, vilket gör det möjligt för dem att optimera programvaran, minska energianvändningen och förlänga batteritiden.

Övervakning av DC-motorer och laster

INA226 kan övervaka den ström som dras av DC-motorer, pumpar, fläktar och andra laster. Genom att spåra förändringar i strömförbrukningen kan systemet upptäcka överbelastningar, mekaniska fel, stillastående motorer eller ovanliga driftsförhållanden innan de orsakar skada.

Välja Rätt Shuntmotstånd för INA226

Förståelse av Shuntmotståndets Roll

Ett shuntmotstånd är ett mycket lågvärdigt precisionsmotstånd kopplat i serie med lasten. När ström flyter genom motståndet utvecklas ett litet spänningsfall över det. INA226 mäter detta spänningsfall och beräknar strömmen med hjälp av Ohms lag.

Ett större motståndsvärde ger ett större spänningsfall, vilket gör ström-mätningar enklare och potentiellt mer exakta. Men det ökar också effektförlust och värmegenerering. Ett mindre motstånd minskar effektförlusten men skapar en mindre mät-signal.

Välja Motståndsvärde

Motståndsvärdet bör väljas enligt den maximala ström som kretsen förväntas bära. Målet är att generera ett mätbart spänningsfall samtidigt som man minimerar bortslösad effekt.

Maximalt Ström	Typiskt Shuntmotstånd
Under 1 A	0.1 Ω till 0.5 Ω
1 A till 10 A	0.01 Ω till 0.1 Ω
10 A till 50 A	0.001 Ω till 0.01 Ω
Över 50 A	Mindre än 0.001 Ω

Till exempel använder ett 10 A-system vanligtvis ett 0.01 Ω shuntmotstånd. Vid 10 A är spänningsfallet 100 mV, vilket är väl lämpat för noggrann mätning samtidigt som man håller effektförlusten relativt låg.

Beräkna Spänningsfall

Spänningsfallet över shuntmotståndet kan beräknas med:

V_SHUNT=I×R_SHUNT

Till exempel, om en last drar 5 A och shuntmotståndet är 0.01 Ω:

V_SHUNT=5×0.01=0.05V

INA226 mäter detta 50 mV fall och använder det för att beräkna lastströmmen.

Kontroll av Effektförlust

Motståndet måste kunna hantera den effekt den avger på ett säkert sätt. Effektförlusten beräknas med:

P=I²×R

För en 10 A-last med ett 0.01 Ω shuntmotstånd:

P=10²×0.01=1W

I det här fallet bör ett motstånd som är klassat för mer än 1 W väljas, vanligtvis 2 W eller mer, för att ge en säkerhetsmarginal och förbättra tillförlitligheten.

Viktigheten av Tolerans och Noggrannhet

För noggranna mätningar av ström bör en precision motstånd med låg tolerans användas. Motstånd med ±1%, ±0.5% eller ±0.1% tolerans ger bättre mätningsnoggrannhet än standardmotstånd. Lägsta toleransvärden minskar mätfel och förbättrar konsekvensen mellan enheter.

Temperaturkoefficientöverväganden

När temperaturen ändras kan motståndsvärdenna drifta. En låg temperaturkoefficient (TCR) hjälper till att upprätthålla noggrannhet över olika driftstemperaturer. Precisionströmskänsliga motstånd erbjuder vanligtvis låga TCR-värden som minimerar mätförändringar orsakade av uppvärmning.

PCB-layoutrekommendationer

Shuntmotståndet bör placeras nära INA226-ingångspinnarna för att minska störningar och mätfel. Korta, breda kopparspår hjälper till att minimera extra motstånd i strömvägen. För högströmsdesign används ofta Kelvin-anslutningar för att förbättra känslighetsnoggrannheten genom att eliminera fel orsakade av PCB-spårs motstånd.

INA226 vs Andra Strömkänsliga ICs

Specifikation	INA226	INA219	INA228	ACS712
Tillverkare	Texas Instruments	Texas Instruments	Texas Instruments	Allegro MicroSystems
Strömövervakningsmetod	Shuntmotstånd	Shuntmotstånd	Shuntmotstånd	Hall-effekt
ADC-upplösning	16-bit	12-bit	20-bit	Analog Utgång
Buss Spänningsområde	0 V till 36 V	0 V till 26 V	0 V till 85 V	Ej tillämplig
Shuntspänningsområde	±81.92 mV	±320 mV	±163.84 mV	Intern Hall-sensor
Shuntspänningsupplösning	2.5 µV	10 µV	312.5 nV	Ej tillämplig
Buss Spänningsupplösning	1.25 mV	4 mV	195.3 µV	Ej tillämplig
Gain-fel (Max)	0.1%	0.5%	0.05%	1.5% Typisk
Offsetspänning	10 µV Max	100 µV Max	1.6 µV Typisk	Hall-sensor Offset
Maximalt Gemensamt Spänningsvärde	36 V	26 V	85 V	Isolerad Strömväg
Programmerbara Adresser	16	4	16	Nej
Försörjningsspänning	2.7 V till 5.5 V	3 V till 5.5 V	2.7 V till 5.5 V	5 V
Isolering	Nej	Nej	Nej	Ja (2.4 kVRMS)
Driftstemperatur	-40°C till +125°C	-40°C till +85°C	-40°C till +125°C	-40°C till +85°C
Typisk Tillämpning Nivå	Industriell	Allmänt Syfte	Precision Energiövervakning	Högström Isolering

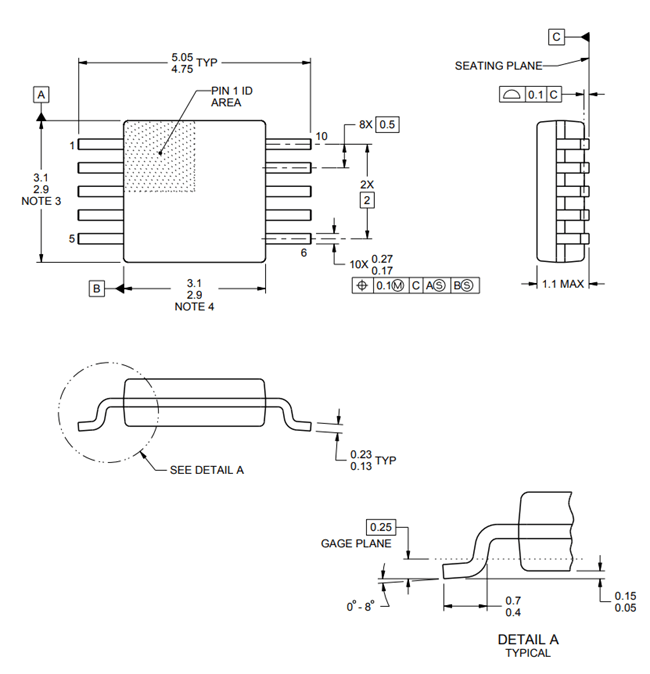

INA226 Mekaniska Dimensioner

Slutsats

INA226 är ett pålitligt val för att mäta ström, spänning och effekt i många elektriska system. Dess 16-bitars ADC, programmerbar kalibrering, I²C/SMBus-gränssnitt, varningsfunktion och breda buss spänningsområde gör den mer användbar än en grundläggande strömsensor. Genom att omvandla analoga mätningar till digitala värden hjälper den till att minska arbetsbelastningen på mikrokontrollern och gör energiovervakning enklare att implementera. För att få bästa prestanda från INA226 måste det externa shuntmotståndet väljas noggrant. Motståndsvärdet, effektrating, tolerans, temperaturkoefficient och PCB-layout påverkar alla mätningens noggrannhet.

Vanliga Frågor [FAQ]

1. Hur förbättrar INA226 mätningens noggrannhet jämfört med att använda en ADC direkt på en mikrokontroller?

INA226 inkluderar en precision förstärkare, en 16-bit ADC och kalibreringsfunktioner speciellt designade för strömsensing. Detta ger högre noggrannhet och bättre brusprestanda än de flesta inbyggda mikrokontroller ADC:er.

2. Kan flera INA226-enheter kopplas till samma I²C-buss?

Ja. INA226 stöder upp till 16 programmerbara I²C-adresser med hjälp av A0- och A1-pinnarna, vilket gör att flera enheter kan fungera på samma kommunikationsbuss.

3. Vad händer om shuntmotståndets värde anges felaktigt under kalibreringen?

Fel kalibreringsinställningar kan leda till felaktiga ström- och effektavläsningar. Den uppmätta spänningen kan fortfarande vara korrekt, men beräknade ström- och effektvärden kommer att innehålla fel.

4. Är INA226 lämplig för att övervaka mycket låga strömmar?

Ja. Dess 16-bitars upplösning och låga offsetspänning gör att den kan upptäcka små spänningsfall över precision shuntmotstånd, vilket gör den lämplig för lågströmsövervakningsapplikationer.

5. Hur förbättrar medelvärdesberäkningens prestanda hos INA226?

Genomsnittlig beräkning kombinerar flera mätningar innan ett resultat rapporteras. Detta hjälper till att minska bruset, förbättra läsningsstabiliteten och öka mätprecisionen i elektriskt bullriga miljöer.

6. Kan INA226 automatiskt upptäcka onormal strömförbrukning?

Ja. ALERT-pinnen kan konfigureras för att utlösas när ström, spänning eller effekt överskrider användardefinierade gränser, vilket gör att systemet snabbt kan reagera på felvillkor.

7. Varför rekommenderas Kelvin-mätning vid användning av INA226?

Kelvin-mätning använder separata mätspår som är anslutna direkt till shuntmotstånden. Detta minskar fel orsakade av PCB-spårs resistans och förbättrar noggrannheten i strömmätningen.
