LLC-konverteringsdesign med plana matristransformatorer

Molnberäkning, artificiell intelligens och big data ökar kraftbehovet i moderna datacenter. Traditionella 12V kraftsystem kräver ofta hög ström, vilket kan orsaka mer ledningsförluster, värme och lägre effektivitet. Eftersom effekttäthet blir allt viktigare, behöver moderna strömförsörjningar bättre konverterardesigner som kan leverera mer kraft på en mindre yta. En effektiv lösning är LLC-resonanskonvertern med en planar matristransformator. Denna artikel utforskar funktionsprinciperna, fördelarna, design överväganden och tillämpningarna av LLC-konverterare med plana matristransformatorer.

Katalog

Vad är LLC-konverterare med en planar matristransformator?

En LLC-konverterare med en planar matristransformator är ett isolerat DC-DC kraftkonverteringssystem. Det kombinerar LLC-resonansteknik med avancerad planar magnetisk konstruktion. Det används ofta i tillämpningar som kräver hög effektivitet, hög utgångströmm och kompakta strömförsörjningsdesigner, såsom servrar, telekommunikationsutrustning och kraftsystem för datacenter.

Konvertern består av två huvuddelar. LLC-resonanssteget kontrollerar energikonversionen med hjälp av resonansprinciper för att uppnå effektiv drift, medan den plana matristransformatorn erbjuder galvanisk isolering och spänningsomvandling mellan ingång och utgång. Jämfört med konventionella kraftkonverterare stöder denna arkitektur högre effekttäthet, förbättrad effektivitet och minskad övergripande systemstorlek.

LLC-konverterare med en planar matristransformator fungerar

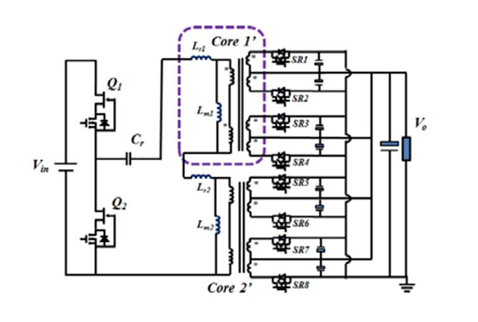

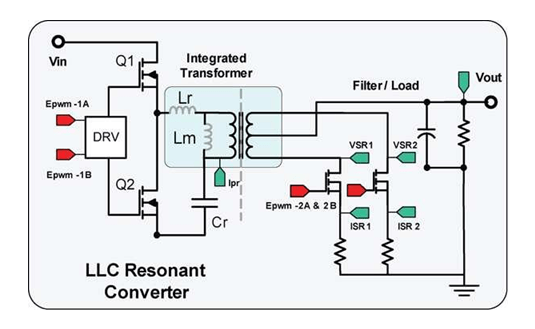

Konvertern fungerar genom att växla den ingående DC-spänningen med hög frekvens genom ett par strömbrytare på primärsidan. Den genererade AC-vågformen går in i LLC-resonanstanken, som består av den resonanta kondensatorn (Cr), resonansinduktansen (Lr) och magnetiseringsinduktansen (Lm). Dessa element formar strömvågformen och möjliggör resonant energitransfer.

Den resonanta strömmen flyter genom transformatorn, där elektrisk energi överförs från primärsidan till den isolerade sekundärsidan. De synkrona likriktarna på sekundärsidan omvandlar sedan den högfrekventa AC-spänningen till DC-utspänning. Utgångskondensatorer filtrerar den likriktade vågformen för att ge en stabil strömförsörjning för lasten.

LLC-drift erbjuder funktioner för mjuk svängning. Genom att arbeta nära resonansfrekvensen kan växelenheterna uppnå nollspänningssvängning (ZVS) eller nollströmsvängning (ZCS), vilket minskar svängningsförluster, sänker enhetens stress och förbättrar den övergripande effektiviteten.

Design av planar matristransformator med PCB-vindningar

I en typisk tillämpning omvandlar en planar matristransformator en hög DC-ingångsspänning, såsom 380V, till en lågvikt, högströmsutgång som 12V vid tiotals ampere. Istället för att förlita sig på en enda stor transformator, delar designen upp kraftöverföringen bland flera magnetiska sektioner kopplade i en matris konfiguration. Denna arrangemang förbättrar strömfördelningen och minskar elektrisk påfrestning inom transformatorn.

För att stödja högfrekvent drift använder transformatorn flerlagers PCB-vindningar istället för konventionella runda kopparledningar. Kopparspår inbäddade i PCB-lager ger exakta vindningsdimensioner, konsekvent tillverkningskvalitet och en lågprofilstruktur. PCB-vindningsmetoden hjälper också till att minska vindningsmotståndet och stödjer drift vid frekvenser som närmar sig 1 MHz, där konventionella vindningstekniker blir mindre effektiva.

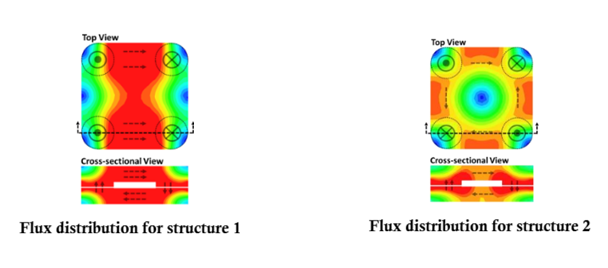

Magnetisk flödesfördelning är en kritisk faktor i transformatorprestanda. Som visas i bilden producerar Struktur 1 ett mindre enhetligt magnetiskt flödesmönster, med högre flödeskoncentration i vissa områden av kärnan. Dessa lokaliserade hög-flödesområden kan öka ferritkärnlossar och skapa termiska varma punkter. I kontrast fördelar Struktur 2 det magnetiska flödet mer jämnt över den magnetiska strukturen. Det jämnare flödesmönstret minskar toppflödestätheten, sänker kärnlossarna och förbättrar den magnetiska utnyttjandet genom hela transformatorn.

Den förbättrade flödesbalansen i Struktur 2 ger mätbara prestandafördelar. Genom att minska lokaliserad magnetisk mättnad och minimera ojämn flödeskoncentration kan designen betydligt minska ferritkärnlossar samtidigt som den förbättrar effektiviteten och pålitligheten. Ett mer enhetligt magnetfält gör också transformatorn mindre känslig för tillverkningsvariationer mellan individuella matrissektioner, vilket resulterar i en mer konsekvent prestanda.

Den övergripande layouten är ytterligare optimerad för att minimera högfrekventa strömvägar. Sekundärsidans synkrona likriktare och utgångskondensatorer placeras nära transformatorn för att minska parasitmotstånd och induktans. Tillsammans med den förbättrade magnetiska strukturen som visas i bilden förbättrar dessa designtekniker strömfördelningen, minskar termisk påfrestning och möjliggör den höga effikdensitet som krävs i server-strömförsörjningar, telekomsystem, datacenter och andra krävande kraftomvandlingstillämpningar.

Verkliga applikationer

• Serverströmadaptrar - LLC-omvandlaren med en planar matristransformator används i högteknologiska strömadaptrar för servrar eftersom den kan leverera hög ström i en kompakt storlek.

• Utrustning för datacenter - Stöder täta kraftsystem där effektivitet, värmekontroll och små utrymmesanvändning är viktigt.

• Telekomströmförsörjningssystem - Tillhandahåller stabil isolerad DC-ström för kommunikationsutrustning som måste fungera pålitligt under långa perioder.

• Industriella kraftomvandlare - Används i styrsystem, automationsutrustning och högkraft DC/DC-omvandling där hållbarhet krävs.

• Strömförsörjningssystem för elektriska fordon - Lämplig för ombordladdare, hjälpabatteri och omvandling från högspänning till lågspänning.

• Förnybara energisystem - Tillämpas i solinvertern, energilagringssystem och DC-kraftdistribution där effektiv omvandling är nödvändig.

• Medicinska strömadaptrar - Användbara i kompakta isolerade strömadaptrar där säkerhet, effektivitet och pålitlig spänningsreglering är avgörande.

Designutmaningar och lösningar

Designutmaning	Varför det spelar roll	Praktisk lösning
Hög utgångsström	Stora strömmar ökar ledningsförluster och värme.	Använd en matristransformatorstruktur för att dela upp strömmen över flera vindningsvägar.
AC-vindningsförluster	Högfrekvent ström kan öka yteffekten och närhetsförluster.	Använd optimerade PCB-vindningslager med korta, breda strömmar.
Läcksins induktans	Överflödig läckage kan minska effektiviteten och påverka regleringen.	Håll primära och sekundära vindningar nära kopplade i PCB-layouten.
Kärnförlust vid hög frekvens	Ferritkärnans förlust ökar i takt med att switchfrekvensen stiger.	Välj lämpligt ferritmaterial och optimera kärnform och flödesfördelning.
Ojämn strömfördelning	Vissa transformatorsektioner kan bära mer ström än andra.	Använd symmetrisk vindningslayout och balanserade sekundära anslutningar.
Värmekoncentration	Lokala varma punkter kan minska tillförlitlighet.	Sprid strömvägar, förbättra kopparområdet och placera värmegenererande delar försiktigt.
Termineringsförlust	Hög ström vid anslutningspunkter kan orsaka extra förlust.	Placera likriktare och kondensatorer nära transformatorterminalerna.
Tillverkningskomplexitet	Flera kärnor och PCB-vindningar är svårare att bygga exakt.	Använd upprepbar PCB-vindningsdesign och förenkla kärnmontering där det är möjligt.
Parasitisk kapacitans	PCB-lager kan skapa oönskad kapacitans vid hög frekvens.	Kontrollera lageravstånd, vindningsöverlappar och jordningslayout.
Kostnadskontroll	Avancerade magnetiska strukturer kan öka produktionskostnaderna.	Balans mellan prestandabehov och tillverkbara PCB- och kärndesigner.

Planar Matrix Transformer vs Traditional Transformer

Funktion	Planar Matrix Transformer	Traditionell trådveckad transformator
Vindningsstruktur	PCB-kopparlager	Rund koppartråd
Profilhöjd	Låg profil	Högre struktur
Effektdensitet	Hög	Måttlig
Högfrekvensprestanda	Utmärkt	Bra
Termisk hantering	Bättre värmespridning	Mer lokaliserad uppvärmning
Tillverkningskonsekvens	Mycket upprepbar	Beror på vindningsprocessen
Strömfördelning	Flera parallella vägar	Enstaka vindningsväg
Automationskapabilitet	Mycket lämplig	Fler manuella processer
Storlek vid hög effekt	Mindre	Större
Designkomplexitet	Högre	Lägre

Slutsats

Även om designen introducerar utmaningar såsom termisk hantering, magnetisk optimering, EMI-kontroll och tillverkningskomplexitet, överväger ofta prestationsfördelarna dessa svårigheter i krävande tillämpningar. Eftersom effektkraven fortsätter att öka i servrar, datacenter, telekommunikation, förnybara energisystem, elektriska fordon och industriell utrustning, förväntas LLC-omvandlare med planar matrix-transformatorer spela en ännu större roll i framtida kraftförsörjningsdesigner. Deras förmåga att leverera hög effekt effektivt i en kompakt formfaktor gör dem till en nyckelteknik för nästa generations kraftelektronik.

Vanliga frågor [FAQ]

1. Varför blir LLC-omvandlare viktigare när energiförbrukningen i datacentra fortsätter att öka?

Eftersom servrar och AI-system kräver mer kraft, upplever traditionella kraftarkitekturer högre strömflöden och större ledningsförluster. LLC-omvandlare förbättrar effektiviteten genom mjuk switchning, vilket minskar värmeutveckling och hjälper datacentra att sänka energiförbrukningen.

2. Hur hjälper en planar matrix-transformator att minska förluster jämfört med en traditionell transformator?

En planar matrix-transformator distribuerar ström över flera transformatoravsnitt snarare än en enda vindningsstruktur. Detta minskar vindningsmotståndet, förbättrar strömfördelningen och sänker den termiska påfrestningen, vilket resulterar i bättre effektivitet.

3. Varför är magnetflödesfördelning avgörande i högfrekventa planar-transformatorer?

Ojämt magnetflöde kan skapa lokaliserade hetpunkter och öka förlusterna i ferritkärnor. En balanserad flödesfördelning tillåter det magnetiska materialet att användas mer effektivt, vilket förbättrar effektiviteten, termisk prestanda och tillförlitlighet.

4. Vilka fördelar har PCB-vindningar jämfört med konventionella koppartrådar?

PCB-vindningar ger en precis ledargeometri, upprepbar tillverkning, lägre profilhöjd och förbättrad konsekvens. De förenklar också automatiserad produktion och kan minska vissa parasitiska effekter i högfrekventa designer.

5. Hur förbättrar ZVS och ZCS prestandan hos en LLC-omvandlare?

Noll-spänningsswitchning (ZVS) och Noll-strömswitchning (ZCS) minskar switchningsförluster genom att minimera spänning eller ström under switchningövergångar. Detta sänker enhetsstress, förbättrar effektiviteten och möjliggör drift vid högre frekvenser.

6. Varför är termisk hantering fortfarande viktig även i mycket effektiva LLC-omvandlare?

Även om LLC-omvandlare minskar switchningsförluster, genereras fortfarande värme av magnetiska komponenter, PCB-ledare, likriktare och halvledarenheter. Effektiv kylning är nödvändig för att upprätthålla prestanda och förlänga komponentens livslängd.

7. Vilka utmaningar uppstår vid drift av planar-transformatorer vid frekvenser nära 1 MHz?

Vid mycket höga frekvenser blir skineffekt, närhetseffekt, parasitisk kapacitans och kärnförluster mer betydelsefulla. Dessa faktorer kräver noggrant vindningsdesign, materialval och layoutoptimering.

8. Varför är planar matrix-transformatorer väl lämpade för lågspännings-, högströmseffekter?

Låga spänningseffekter kräver stora strömmar för att leverera betydande effekt. Matrisstrukturen sprider strömmen över flera vägar, vilket minskar resistansen och minimerar förluster som annars skulle bli betydande vid höga strömnivåer.
