Apple M1 Ultra-arkitektur, prestanda och UltraFusion-teknologi

Katalog

Vad Apple M1 Ultra är

Apple M1 Ultra är ett högpresterande system-on-chip utvecklat av Apple för professionella skrivborddatorer. Det kombinerar två M1 Max-dies med hjälp av UltraFusion-teknologi, vilket gör att de kan arbeta som en enhetlig processor.

Denna design ger M1 Ultra fler CPU-kärnor, GPU-kärnor, minneskapacitet, minnesbandbredd och AI-behandlingsresurser än M1 Max. Den är byggd för krävande arbetsbelastningar som videoredigering, 3D-rendering, mjukvaruutveckling, vetenskaplig databehandling och maskininlärning.

Utmaningen att bygga större chip

I många år har halvledarföretag förbättrat processorprestanda genom att göra chip större och lägga till fler transistorer på en enda silikonbit, känd som en monolitisk die. När tillverkningsteknologin har avancerat har denna metod gjort det möjligt för processorer att inkludera fler CPU-kärnor, större cache, fler grafikresurser och ytterligare specialiserade bearbetningsmotorer.

Dock skapar en ständigt ökande chippstorlek flera utmaningar:

• Lägre tillverkningsutbyte – Större chip är mer benägna att innehålla defekter eftersom även en liten brist på silikonplattan kan göra hela chipet obrukbart.

• Högre produktionskostnader – När die-storleken ökar kan färre chip produceras från varje platta, och lägre utbyte ökar ytterligare tillverkningskostnaderna.

• Större energikrav – Fler transistorer kräver mer elektrisk kraft, vilket gör strömförsörjningen över chipet allt mer komplex.

• Mer värmegenerering – Större och tätare chip producerar mer värme, vilket skapar ytterligare kyl- och termiska hanteringsutmaningar.

• Fysiska skalningsgränser – Halvledartillverkningsteknologier står inför praktiska gränser som gör det allt svårare att fortsätta expandera monolitiska dies.

För att övervinna dessa utmaningar rör sig många chipstillverkare mot multi-die eller chiplet-baserade arkitekturer. Istället för att bygga ett extremt stort chip, ansluts flera mindre dies med hög hastighet med hjälp av interconnect-teknologier och förpackas tillsammans som en enda processor. Detta tillvägagångssätt förbättrar tillverkningseffektiviteten, minskar kostnaderna, ökar designflexibiliteten och gör att prestanda kan skalas bortom de praktiska gränserna för en enda monolitisk die.

Istället för att skapa ett massivt chip kopplade Apple två M1 Max-dies med hjälp av UltraFusion för att uppnå högre prestanda mer effektivt.

UltraFusion-interconnect-teknologi

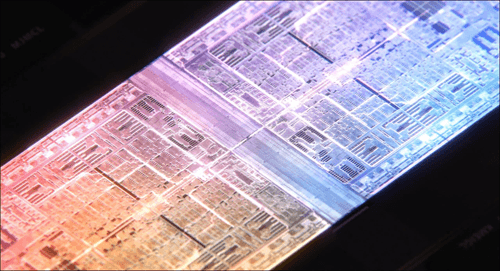

Bilden visar Apple M1 Ultra som är tillverkad av två M1 Max-dies. Vänster och höger sida är de två dies, medan det breda centrala området visar var UltraFusion ansluter dem.

UltraFusion gör att de två die kan arbeta som en processor istället för två separata chip. Den använder mer än 10 000 signalanslutningar och levererar upp till 2,5 TB/s bandbredd. Detta gör att data kan röra sig snabbt mellan CPU, GPU, minneskontrollers och andra delar av chipet.

Eftersom anslutningen är mycket snabb och har låg fördröjning kan de två die kommunicera nästan som en stor bit kisel. Detta hjälper Apple att öka prestandan utan att göra ett extremt stort chip.

UltraFusion är också enkelt för programvaran. macOS och appar ser M1 Ultra som en processor, så de flesta program kan använda dess extra kraft utan stora förändringar.

Förpackningsteknologier bakom designen

M1 Ultra visar hur avancerad halvledarförpackning nu är en del av processorprestanda, inte bara skydd av chip. Tidigare skyddade förpackning huvudsakligen kisel-die och kopplade den till kretskortet. Idag hjälper förpackning också flera die att kommunicera snabbt inom ett enda processorpaket.

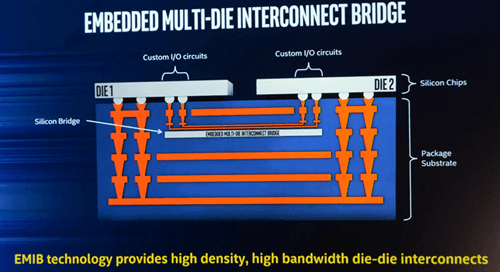

Även om Apple inte har delat varje teknisk detalj av UltraFusion diskuteras den ofta tillsammans med avancerade förpackningskoncept som kiselinterposers, 2.5D-förpackning, TSMC InFO_LSI och anslutningsmetoder som liknar Intels EMIB. Bilden visar EMIB som ett exempel på denna idé. Den använder en liten kiselbro inuti paketsubstratet för att koppla ihop två separata die med hög densitet och hög bandbredd av signalvägar.

Detta innebär inte att bilden visar Apple UltraFusion direkt. Istället hjälper det att förklara samma allmänna förpackningsmål: att koppla ihop separata kiseldie så att data kan röra sig mellan dem med hög bandbredd, låg fördröjning och stark signal kvalitet. Dessa förpackningsmetoder möjliggör för CPU-kärnor, GPU-kärnor, minnessystem och andra bearbetningsblock på olika die att arbeta tillsammans effektivt.

Huvudnyttan är att chiptillverkare kan bygga kraftfulla flerdie-processorer som beter sig mycket som ett stort chip. M1 Ultra är ett praktiskt exempel på denna riktning, som använder avancerad förpackning och die-till-die kommunikation för att leverera hög prestanda utan att förlita sig på en extremt stor monolitisk die.

M1 Ultra Arkitekturöversikt

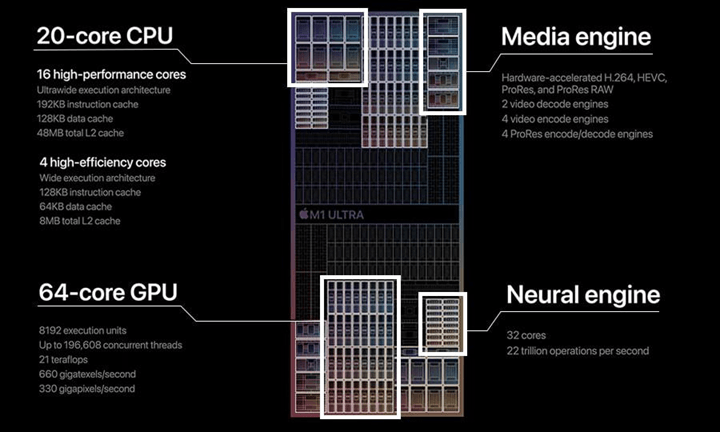

Bilden ovan visar de huvudsakliga funktionsblocken inuti Apple M1 Ultra-processorn. Istället för att vara en traditionell CPU ensam, är M1 Ultra ett komplett system-på-chip (SoC) som integrerar flera specialiserade bearbetningsmotorer i ett enda paket. Varje block är utformat för en specifik typ av arbetsbelastning, vilket gör att chipet kan leverera hög prestanda samtidigt som det upprätthåller energieffektivitet.

CPU-komplex

CPU-blocket innehåller 20 bearbetningskärnor, som består av 16 högpresterande kärnor och 4 hög-effektivitetskärnor. Prestandakärnorna hanterar krävande uppgifter som programvarukompilering, videouppspelning, vetenskapliga beräkningar och professionella applikationer. Effektivitetskärnorna hanterar bakgrundsprocesser och mindre krävande arbetsbelastningar samtidigt som de förbrukar mindre ström. Denna hybridarkitektur gör att processorn kan balansera prestanda och energieffektivitet beroende på arbetsbelastningen.

GPU-komplex

GPU:n är det största blocket i M1 Ultra-arkitekturen, som innehåller upp till 64 grafikbearbetningskärnor. Till skillnad från CPU:n, som är optimerad för sekventiella operationer, är GPU:n designad för hög parallell bearbetning. Den accelererar grafikrendering, visuella effekter, 3D-modellering, spel, videobearbetning och maskininlärningsarbetsbelastningar. Det stora antalet exekveringsenheter gör att tusentals beräkningar kan utföras samtidigt, vilket avsevärt förbättrar prestandan i grafikintensiva applikationer.

Neural Engine

Neural Engine är en dedikerad artificiell intelligens-accelerator belägen nära GPU-sektionen. Den innehåller 32 specialiserade kärnor som är utformade specifikt för maskininlärningsoperationer. Uppgifter som bildigenkänning, talbehandling, naturlig språkbehandling och AI-inferens kan utföras mycket snabbare och mer effektivt än på en allmän CPU. Genom att överföra AI-arbetsbelastningar till dedikerad hårdvara förbättras både prestanda och energieffektivitet.

Media Engine

Media Engine är ett specialiserat hårdvarublock som är utformat för videoenkodning och avkodning. Istället för att förlita sig på CPU:n eller GPU:n för att bearbeta videoströmmar hanterar dedikerade kretsar format som H.264, HEVC, ProRes och ProRes RAW. Detta minskar avsevärt bearbetningsöverhänget och gör att professionell videoredigeringsprogramvara kan arbeta med högupplöst innehåll mer smidigt. M1 Ultra inkluderar flera kodnings- och avkodningsmotorer, vilket möjliggör simultant bearbetande av flera högkvalitativa videoströmmar.

Unified Memory och minneskontrollers

Även om det inte specifikt anges i bilden, inkluderar M1 Ultra minneskontroller som kopplar alla processblock till Apples enhetliga minnesarkitektur. Till skillnad från traditionella system som separerar CPU-minne och GPU-minne, gör M1 Ultra det möjligt för CPU, GPU, Neural Engine och Media Engine att få åtkomst till samma minnespool. Detta minskar dataduplikering, sänker latens och förbättrar den övergripande systemeffektiviteten vid hantering av stora datamängder och professionella arbetsuppgifter.

Integrerad Systemdesign

Den stora fördelen med M1 Ultra-arkitekturen är att alla större datorkomponenter är integrerade inom en enda chippaket. CPU:n hanterar allmän databehandling, GPU:n accelererar grafik och parallell bearbetning, Neural Engine utför AI-uppgifter och Media Engine hanterar videolaster. Tillsammans med enhetligt minne och UltraFusion-teknologi arbetar dessa komponenter tillsammans för att leverera arbetsstationsklassprestanda för innehållsskapande, programvaruutveckling, ingenjörsvetenskap, vetenskaplig databehandling och maskininlärning.

Viktiga Egenskaper och Fördelar med M1 Ultra

M1 Ultra erbjuder flera viktiga fördelar för professionell databehandling.

Hög Bandbredd och Låg Latens

M1 Ultra flyttar data snabbt mellan CPU, GPU, minneskontroller och specialiserade motorer. UltraFusion hjälper till att reducera fördröjning och gör att de två chipen och interna block fungerar effektivt tillsammans under tunga arbetsbelastningar.

Termisk och Energi Effektivitet

M1 Ultra levererar hög prestanda samtidigt som den använder energi effektivt. Dess optimerade arkitektur och dedikerade hårdvarumotorer hjälper till att reducera värme, vilket gör den lämplig för långa professionella arbetsbelastningar utan att kräva extrem kylning.

macOS och Programvaruintegration

Eftersom Apple kontrollerar både hårdvaran och macOS fungerar M1 Ultra smidigt med systemprogramvara och professionella applikationer. macOS ser det som en processor, så de flesta appar kan använda dess resurser utan stora förändringar.

Prestanda för Professionella Arbetsbelastningar

M1 Ultra är byggd för krävande uppgifter som videoredigering, 3D-rendering, programvaruutveckling, maskininlärning och vetenskaplig databehandling. Dess CPU, GPU, Neural Engine, Media Engine och enhetliga minne arbetar tillsammans för att förbättra hastighet och effektivitet.

M1 Ultra vs M1 Max

M1 Ultra vs Traditionella Stationära Processorer

Som nämnts ovan använder M1 Ultra en mycket integrerad design där de större datorkomponenterna arbetar tillsammans inne i en chippaket. Detta skiljer sig från många traditionella stationära system, som vanligtvis förlitar sig på separata komponenter som en CPU, GPU, RAM och chipset. På grund av denna design kan M1 Ultra flytta data mer effektivt mellan sina bearbetningsblock. Dess enhetliga minne hjälper också till att reducera onödig datakopiering mellan CPU och GPU, vilket förbättrar hastighet och energieffektivitet i professionella arbetsbelastningar.

Traditionella stationära processorer har fortfarande fördelar. De erbjuder vanligtvis bättre uppgraderingsalternativ eftersom CPU, GPU, minne och lagring ofta kan bytas ut separat. I jämförelse fokuserar M1 Ultra mer på systemeffektivitet, kompakt integration och stark prestanda per watt.

Vanliga Frågor [FAQ]

1. Varför valde Apple en fler-chipdesign för M1 Ultra istället för att bygga en större monolitisk chip?

En större monolitisk chip blir dyrare och svårare att tillverka eftersom defekter är mer troliga att inträffa. Genom att koppla ihop två mindre M1 Max-delar med UltraFusion ökade Apple prestandan samtidigt som tillverkningseffektiviteten och skalbarheten förbättrades.

2. Hur skiljer sig UltraFusion från ett traditionellt fler-CPU- eller dubbel-socket-system?

Traditionella fler-CPU-system kräver ofta programvara för att hantera separata processorer. UltraFusion gör att de två delarna framstår som en enda processor, vilket minskar programkomplexiteten och möjliggör snabbare kommunikation mellan beräkningsresurser.

3. Varför är die-to-die-bandbredd viktig i moderna högpresterande processorer?

Hög die-to-die-bandbredd möjliggör att stora mängder data snabbt kan röra sig mellan bearbetningsblock. Detta hjälper till att förhindra kommunikationsflaskhalsar och förbättrar prestandan i arbetsbelastningar såsom videoredigering, 3D-rendering och AI-bearbetning.

4. Hur förbättrar enhetligt minne effektiviteten jämfört med separat CPU- och GPU-minne?

Enhetligt minne gör det möjligt för CPU, GPU och andra bearbetningsmotorer att komma åt samma minnespool. Detta minskar dataduplikering, sänker latens och förbättrar prestanda när man arbetar med stora datamängder.

5. Vilken roll spelar avancerad förpackning i processorprestanda?

Avancerad förpackning är inte längre bara ett fysiskt hölje för chippet. Den tillhandahåller högdensitetsanslutningar mellan delarna, vilket hjälper till att upprätthålla hög bandbredd, låg latens och effektiv kommunikation inom komplexa processorer.

6. Varför är låg kommunikationslatens viktig i en fler-die-processor?

Låg latens minskar den tid som krävs för att data ska resa mellan delarna. Detta gör att olika bearbetningsenheter kan samordna mer effektivt och hjälper processorn att bete sig mer som ett helt integrerat chip.

7. Hur balanserar M1 Ultra prestanda och energieffektivitet?

Processorn kombinerar högpresterande CPU- och GPU-kärnor med specialiserad hårdvara såsom Neural Engine och Media Engine. Dessa dedikerade acceleratorer utför specifika uppgifter mer effektivt än generella bearbetningskärnor.
