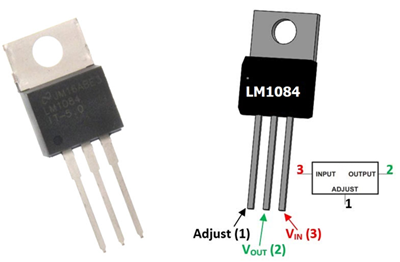

LM1084 Låg Dropout Regulator för Högströmstillämpningar

LM1084 är en låg dropout positiv spänningsregulator IC som är utformad för att ge en stabil DC-utgångsspänning från en högre ingångsspänning. Det är användbart när en krets behöver mer ström än mindre regulatorer som LM317 eller 7805 kan leverera. Finns i fasta versioner på 3.3V och 5V samt en justerbar version för skräddarsydda utgångsspänningar. Denna artikel förklarar LM1084 pinout, interna arbetsprincip, huvudsakliga funktioner, motsvarande regulatorer, typiska kretsar, förpackningsalternativ och tillämpningar i verkliga världen.

Katalog

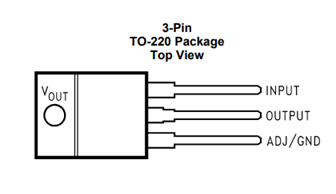

Pinout och Pin-funktioner

Pin Nummer	Pin Namn	Funktion
1	ADJ/GND	I den justerbara versionen används denna pin för att ställa in utgångsspänningen med ett externt resistor-nätverk. I fasta spänningsversioner är denna pin ansluten till jord.
2	UTFALL	Tillhandahåller den reglerade utgångsspänningen till lasten. Denna pin levererar upp till 5A utgångsström beroende på termiska förhållanden och ingångsspänning.
3	INGÅNG	Mottar den oreglerade ingångsspänningen som ska regleras av LM1084. Ingångsspänningen måste vara högre än den önskade utgångsspänningen med minst dropout-spänningen.

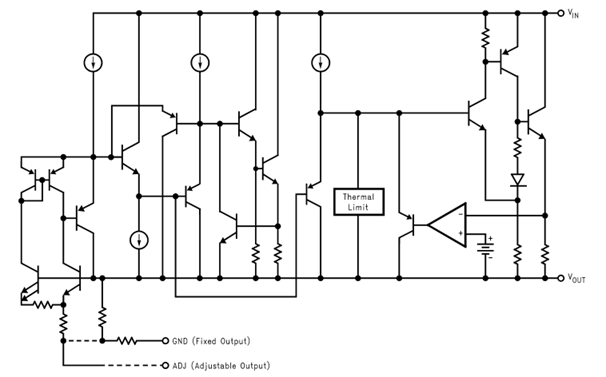

Hur det fungerar internt

LM1084 reglerar spänning med hjälp av en feedbackkontrollkrets. En intern referensspänning jämförs med utgångsspänningen. Om utgångsspänningen ändras justerar regulatorn automatiskt sin interna krets för att återföra utgången till önskad nivå.

En felempförstärkare övervakar kontinuerligt utgångsspänningen och genererar en kontrollsignal. Denna signal driver den interna pass-transistorn, som kontrollerar mängden ström som flödar från ingång till utgång. För justerbara versioner får ADJ-pinnen feedback genom externa resistorer som ställer in den önskade utgångsspänningen. I fasta utgångsversioner är feedbacknätverket inbyggt i IC:t. LM1084 inkluderar också skyddskretsar som övervakar driftförhållandena och hjälper till att kontrollera regulatorn under överbelastnings- eller övertemperaturförhållanden.

Funktioner av LM1084

• Finns i 3.3V, 5V och Justerbara Versioner – Stöder tillämpningar med fast och justerbar utgång.

• Utgångsström upp till 5A – Kan försörja hög lastström för strömkrävande kretsar.

• Låg Dropout-spänning – Kräver endast en liten skillnad mellan ingångs- och utgångsspänning för reglering.

• Strömbegränsande skydd – Begränsar utgångsströmmen under överbelastning och kortslutningsförhållanden.

• Termiskt skydd – Övervakar intern temperatur och skyddar enheten från överhettning.

• Linjereglering 0.015% (Typisk) – Upprätthåller stabil utgångsspänning när ingångsspänningen ändras.

• Lastreglering 0.1% (Typisk) – Håller utgångsspänningen stabil när lastströmmen varierar.

• Brett driftstemperaturområde (-40°C till +125°C) – Lämplig för industriella och hårda miljöapplikationer.

• Hög noggrannhet på utspänning – Ger precis spänningsreglering för känsliga elektroniska kretsar.

• Trepin TO-220-paket – Enkelt paketdesign som gör kretsimplementeringen enkel.

• Inbyggd säker driftområde (SOA) skydd – Hjälper till att skydda den interna krafttransistor under onormala driftförhållanden.

• Kompatibel med LM317-stilkretsar – Liknande justeringsmetod och extern resistor-konfiguration för justerbara versioner.

Likvärdiga komponenter till LM1084

Del Nummer	Utspänning Ström	Dropout Spänning (Typisk)	Justerbar version
LM1085	3A	1.3V–1.5V	Ja
LM1086	1.5A	1.3V–1.5V	Ja
LT1084	5A	1.3V–1.5V	Ja
LM350	3A	Cirka 2V–2.5V	Ja
LM317	1.5A	Cirka 2V–3V	Ja
LM7805	1A (Typisk)	Cirka 2V	Nej (Fast 5V)
NCP1117	1A	Cirka 1.1V	Ja

Typiska LM1084 applikationskretsar

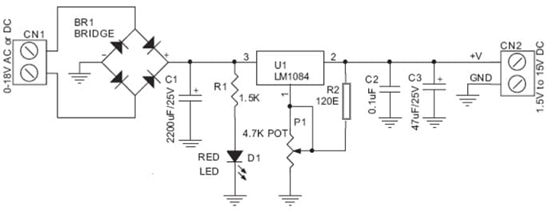

Justerbar strömförsörjningskrets

Denna krets använder den justerbara versionen av LM1084 för att ge en variabel utspänning. Ingångskraften, som kan vara antingen AC eller DC, går in genom ingångsterminalen och passerar genom bronriktare (BR1). Om en AC-källa används omvandlar bronriktaren den till DC. Kondensator C1 jämnar ut den likriktade spänningen innan den appliceras på LM1084-regulatorn.

Utspänningen ställs in av resistornätverket som består av R2 och potentiometer P1 ansluten till ADJ-pinnen. Justering av P1 förändrar feedbackspänningen, vilket gör att utspänningen kan varieras från cirka 1.5V till 15V, beroende på ingångsspänningen. Kondensatorerna C2 och C3 hjälpar till att bibehålla spänningsstabiliteten och minska spänningsvariationerna. LED och resistor R1 fungerar som en strömindikator och visar att kretsen är i drift. Denna typ av krets används vanligtvis i justerbara bänkströmsförsörjningar, batteriladdningsprojekt och elektroniktestapplikationer där olika utspänningar krävs.

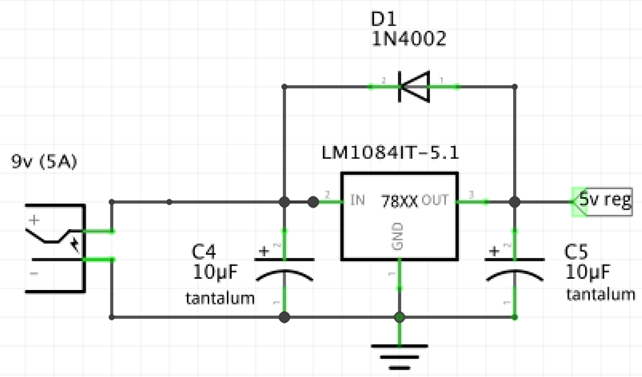

Fast 5V spänningsregulator krets

Denna krets använder LM1084-5.0 fast-utgångsregulator för att generera en stabil 5V utgång från en högre DC-ingångsspänning. Ingångsförsörjningen ansluts till VIN-pinnen på regulatorn, medan den reglerade 5V-utgången tas från VOUT-pinnen. Eftersom denna version har en fast utgångsspänning behövs inget externt resistornätverk.

Kondensator C4 filtrerar ingångsspänningen och hjälper till att minska brus, medan kondensator C5 förbättrar utgångsstabiliteten och transienta svar. Diode D1 är ansluten mellan utgångs- och ingångspinnarna för att skydda regulatorn från bakström. Detta skydd blir viktigt när ingångskraften tas bort medan utgångskondensatorn förblir laddad. Kretsen tillhandahåller en enkel och pålitlig 5V strömkälla för mikroprocessorer, digitala logikkretsar, sensorer, kommunikationsmoduler och andra elektroniska enheter som kräver en reglerad 5V-försörjning.

Fast spänning vs justerbara LM1084-versioner

Funktion	Fast spänning LM1084	Justerbar LM1084
Utspänning	Förinställd (3.3V, 5V eller 12V)	Justerbara från cirka 1.25V till 30V
Pin 1-funktion	Jord (GND)	Justering (ADJ)
Externa resistorer krävs	Nej	Ja
Kretskomplexitet	Enklare	Mer flexibel men något mer komplex
Justering av utspänning	Inte möjligt	Ställs in med extern resistor-nätverk
Antal komponenter	Lägre	Högre
Designflexibilitet	Begränsad till fasta spänningar	Stöder många utspänningar
Uppställningstid	Snabbare	Kräver resistorkalkyler
Typiska applikationer	3.3V, 5V och 12V strömkällor	Justerbara strömkällor och specialanpassade spänningsrails
Användarvänlighet	Enklare för nybörjare	Bättre för specialanpassade designer

Verkliga LM1084 applikationsexempel

Justerbara bänkströmsförsörjningar

Den justerbara LM1084 används vanligtvis i bänkströmsförsörjningar för testning, reparation och prototyping. Med ett enkelt resistornätverk kan utspänningen ställas in på olika nivåer, vilket gör den användbar när en krets behöver flexibel kraft under utveckling.

Mikrocontroller- och utvecklingskort

LM1084 kan leverera stabila 3,3V eller 5V spänningar för Arduino, PIC, AVR, ARM och liknande utvecklingskort. Dess strömkapacitet gör den också lämplig för att driva sensorer, displayer, moduler och andra perifera enheter från en reglerad källa.

Industriella kontrollsystem

I industriell utrustning kan LM1084 tillhandahålla reglerad likström för kontrollkort, sensorer, övervakningskretsar och automationsmoduler. Det hjälper till att upprätthålla konsekvent drift i system som är beroende av stabila lågvoltslinjer.

Telekommunikationsutrustning

Nätverksbryggor, routrar och gränssnittsenheter behöver ofta rena spänningsförsörjningar för kommunikationskretsar. LM1084 kan användas för att driva dessa sektioner, stödja stabil drift och minska problem med effektrelaterade signaler.

Batteridrivna system

Eftersom LM1084 är en lågspänningsregulator kan den fortsätta att reglera när ingångsspänningen bara är något högre än utgångsspänningen. Detta gör den användbar i batteribackup-enheter, bärbara enheter och uppladdningsbara inbyggda system.

FPGA- och DSP-strömförsörjningar

FPGA- och DSP-kort behöver ofta lågvoltslinjer med högre strömbehov. LM1084 kan stödja dessa belastningar i utvecklingskort och digitala bearbetningskretsar, så länge ingångsspänning, värmeavledning och utgångsström är ordentligt utformade.

Bil elektronik

Fixade utgångsvarianter av LM1084 kan användas i fordons elektronik för att producera reglerade spänningar från fordons likströmsförsörjningar. Vanliga exempel inkluderar instrumentbrädans kretsar, övervakningsanordningar, kontrollmoduler och andra lågvolts elektroniska sektioner.

Inbyggda och IoT-enheter

Inbyggda och IoT-design kan använda LM1084 för att driva processorer, sensorer och trådlösa moduler. Dess enkla externa krets gör det lätt att lägga till i anpassade kort där en rak linjär regulator föredras.

Förpackningsinformation

Beställningsbar enhet	Status	Förpackningstyp	Ben	Ekoplan	Bly/Kula Yta	MSL Topp Temp	Drifttemperatur
LM1084IS-3.3/NOPB	Aktiv	DDPAK / TO-263	3	Pb-fri (RoHS undantagen)	CU SN	Nivå-3-245°C-168 HR	-40°C till +125°C
LM1084IS-5.0/NOPB	Aktiv	DDPAK / TO-263	3	Pb-fri (RoHS undantagen)	CU SN	Nivå-3-245°C-168 HR	-40°C till +125°C
LM1084IS-ADJ	NRND	DDPAK / TO-263	3	TBD	Ring TI	Ring TI	-40°C till +125°C
LM1084IS-ADJ/NOPB	Aktiv	DDPAK / TO-263	3	Pb-fri (RoHS undantagen)	CU SN	Nivå-3-245°C-168 HR	-40°C till +125°C
LM1084ISX-3.3/NOPB	Aktiv	DDPAK / TO-263	3	Pb-fri (RoHS undantagen)	CU SN	Nivå-3-245°C-168 HR	-40°C till +125°C
LM1084ISX-5.0/NOPB	Aktiv	DDPAK / TO-263	3	Pb-fri (RoHS undantagen)	CU SN	Nivå-3-245°C-168 HR	-40°C till +125°C
LM1084ISX-ADJ/NOPB	Aktiv	DDPAK / TO-263	3	Pb-fri (RoHS undantagen)	CU SN	Nivå-3-245°C-168 HR	-40°C till +125°C
LM1084IT-3.3/NOPB	Aktiv	TO-220	3	Grön (RoHS & Inga Sb/Br)	CU SN	Nivå-1-NA-OBEGRÄNSAD	-40°C till +125°C
LM1084IT-5.0/NOPB	Aktiv	TO-220	3	Grön (RoHS & Inga Sb/Br)	CU SN	Nivå-1-NA-UNLIM	-40°C till +125°C
LM1084IT-ADJ/NOPB	Aktiv	TO-220	3	Grön (RoHS & Inga Sb/Br)	CU SN	Nivå-1-NA-UNLIM	-40°C till +125°C

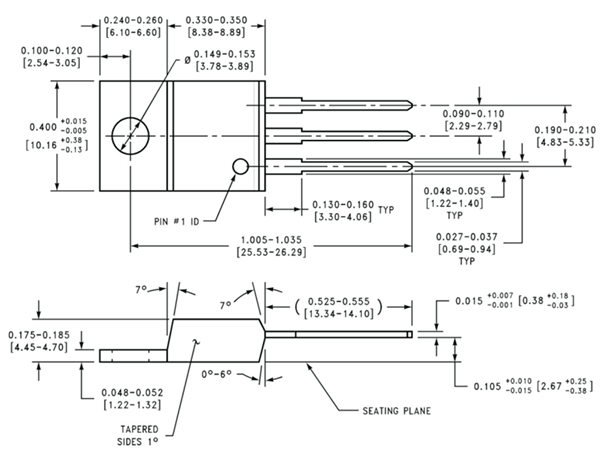

Mekaniska dimensioner

Tillverkare

Texas Instruments (TI) företaget driver flera halvledartillverkningsanläggningar och monterings-/testplatser som stöder högvolymproduktion samtidigt som strikta kvalitets- och tillförlitlighetsstandarder upprätthålls. TI:s tillverkningskapaciteter inkluderar avancerad wafer-fabrikation, automatiserad testning, paketmontering och långsiktig produktstöd för industriella, fordons-, kommunikations- och konsumentapplikationer. Genom omfattande processkontroll, tillförlitlighetstestning och global leveranskedjehantering kan Texas Instruments leverera spänningsregulatorer som LM1084 med konsekvent elektrisk prestanda, breda driftstemperaturområden och pålitlig drift i krävande elektroniska system.

Vanliga frågor [FAQ]

1. Hur mycket effekt kan LM1084 avge innan en kylfläns blir nödvändig?

LM1084 kan avge betydande effekt, men värmen ökar snabbt när spänningsdifferensen mellan ingång och utgång växer. En kylfläns krävs vanligtvis när regulatorn levererar hög ström eller sjunker flera volt, vilket förhindrar termisk avstängning och förbättrar långsiktig tillförlitlighet.

2. Vad händer om ingångsspänningen är för nära utgångsspänningen?

Om ingångsspänningen sjunker under den erforderliga frånkopplingsspänningen kan LM1084 inte längre upprätthålla regleringen. Utgångsspänningen kommer att börja minska och följa ingångsspänningen, vilket kan påverka kretsens prestanda.

3. Kan LM1084 användas som en batteriladdare?

Ja. Den justerbara versionen kan konfigureras för att ge en kontrollerad laddningsspänning för vissa batterityper. Dock kan ytterligare kretsar krävas för korrekt laddningskontroll, strömbegränsning och batteriskydd.

4. Varför kallas LM1084 en low-dropout-regulator?

En low-dropout-regulator kan upprätthålla en reglerad utgång med en mindre skillnad mellan ingångs- och utgångsspänning än konventionella linjära regulatorer. Detta hjälper till att förbättra effektiviteten och förlänger batteriets driftstid i bärbara enheter.

5. Hur jämför sig LM1084 med en switchad regulator i effektivitet?

LM1084 erbjuder enklare kretsdesign och lägre elektriskt brus, men switchade regulatorer är generellt mer effektiva vid konvertering av stora spänningsskillnader. LM1084 föredras ofta när enkelhet och lågt brus är viktigare än maximal effektivitet.

6. Kan flera LM1084-regulatorer användas i samma system?

Ja. Många kraftsystem använder flera LM1084-regulatorer för att generera olika spänningsrails som 5V, 3.3V och andra anpassade spänningar. Varje regulator bör ha korrekt filtrering och termisk hantering.

7. Vilka faktorer bestämmer den maximala utgångsströmmen för LM1084?

Den faktiska utgångsströmmen beror på ingångsspänning, utgångsspänning, omgivningstemperatur, PCB-layout och kylflänsens prestanda. Även om den är märkt för upp till 5A kan termiska begränsningar minska den användbara strömmen i vissa konstruktioner.
