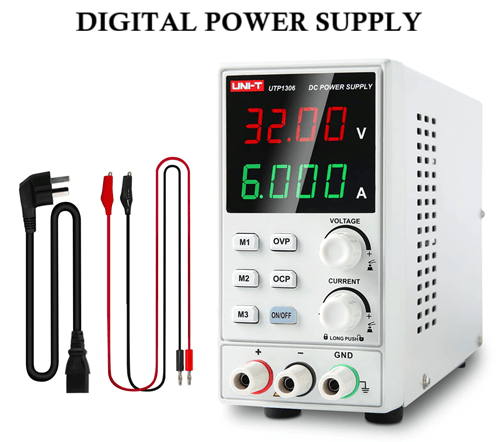

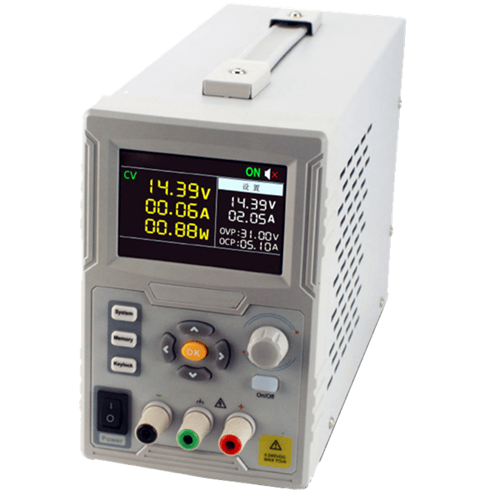

Vad är en digital strömförsörjning och hur fungerar den?

Strömförsörjningar förser en stabil spänning och ström som krävs för att enheter ska fungera korrekt. När modern utrustning blir mer komplex är traditionella analoga strömförsörjningar ofta inte längre tillräckliga för att möta den ökande efterfrågan på precision, övervakning och intelligent kontroll. Detta har lett till utvecklingen av digitala strömförsörjningar, som kombinerar kraftomvandlingshårdvara med digitala kontroller, mjukvara och kommunikationsmöjligheter. Att förstå hur digitala strömförsörjningar fungerar, deras nyckelkomponenter, egenskaper, kommunikationsprotokoll och praktiska tillämpningar kan hjälpa dig och systemdesigners att välja rätt strömhanteringslösning för moderna elektroniska system.

Katalog

Hur fungerar en digital strömförsörjning?

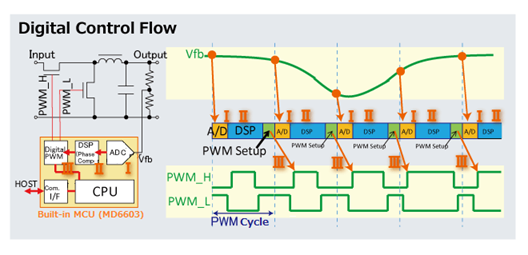

En digital strömförsörjning använder en digital controller för att reglera och övervaka effektutgången. Som visas i diagrammet mäts utgångsspänningen kontinuerligt genom en feedbacksignal (Vfb). Denna feedback omvandlas till digital data av en analog-till-digital-omvandlare (ADC) och skickas till en digital signalprocessor (DSP) eller mikrokontroller.

Den digitala controllern jämför den uppmätta spänningen med den önskade utgångsspenningen och beräknar eventuella nödvändiga justeringar. Den ändrar sedan pulsbreddernas modulering (PWM)-signaler som kontrollerar bytestransistorerna i kraftsteget. Genom att öka eller minska PWM-arbetscykeln kan strömförsörjningen bibehålla en stabil utgångsspänning även när ingångsspänningen eller belastningen ändras.

Denna feedback- och kontrollprocess upprepas varje PWM-cykel, vilket gör att den digitala strömförsörjningen kan tillhandahålla precis spänningsreglering, högre effektivitet, realtidsövervakning och programmerbara kontrollfunktioner.

Komponenter av en digital strömförsörjning

En digital strömförsörjning kombinerar kraftomvandlingshårdvara med digitala kontroll- och övervakningsfunktioner.

• Digital Controller (MCU eller DSP) - Fungerar som hjärnan i strömförsörjningen. Den bearbetar feedbackinformation, utför kontrollalgoritmer och bestämmer hur kraftsteget ska reagera på förändrade belastningar och ingångsvillkor.

• Analog-till-digital-omvandlare (ADC) - Omvandlar analoga signaler som utgångsspänning, ström och temperatur till digitala data som controllern kan analysera och bearbeta.

• Digital PWM-generator (DPWM) - Genererar pulsbredsmoduleringssignaler som kontrollerar bytestransistorerna. Genom att justera PWM-arbetscykeln reglerar strömförsörjningen utgångsspänningen och strömmen.

• Gate Driver Circuit - Förstärker PWM-kontrollsignalerna och driver kraft-MOSFET:er eller bytestransistorer i kraftsteget.

• Kraftomvandlingssteg - Innehåller switch-enheter, induktorer, transformatorer, kondensatorer och andra kraftkomponenter som omvandlar inkommande kraft till den nödvändiga utgångsspänningen och strömmen.

• Feedback- och sensor­kretsar - Övervakar viktiga drift­parametrar som utgångsspänning, utström, ingångsspänning och temperatur, och ger realtidsinformation till kontrolleren.

• Utmatningsfilter - Består vanligtvis av induktorer och kondensatorer som jämnar ut switch-vågformen och minskar ripple och brus vid utgången.

• Kommunikationsgränssnitt - Möjliggör kommunikation med externa system för övervakning och konfiguration. Vanliga gränssnitt inkluderar PMBus, I²C, SMBus, UART och CAN-buss.

• Skyddskretsar - Upptäcker onormala förhållanden såsom överspänning, överström, överhettning och kortslutningar, vilket hjälper till att skydda både kraftförsörjningen och ansluten utrustning.

• Firmware och styrprogramvara - Implementerar spänningsreglering, felhantering, kraftsekvensering, telemetry och andra intelligenta kraft­hanteringsfunktioner inom den digitala kontrollern.

Funktioner för digital kraftförsörjning

Programmerbara utgångsinställningar

Digitala kraftförsörjningar gör det möjligt att justera utgångsspänning, strömgränser och driftparametrar genom programvara eller firmware. Denna flexibilitet gör det enklare att anpassa kraftleveransen för olika tillämpningar.

Realtidsövervakning

Inbyggda övervakningsfunktioner spårar kontinuerligt parametrar som spänning, ström, effektförbrukning och temperatur. Denna information hjälper operatörerna att förstå systemets prestanda och identifiera potentiella problem.

Hög regleringsnoggrannhet

Digitala kontrollalgoritmer kan upprätthålla precisa utgångsnivåer även när ingångsspänning eller belastningsförhållanden förändras. Detta förbättrar kraftkvaliteten för känslig elektronik.

Fjärrkonfiguration och kontroll

Många digitala kraftförsörjningar kan hanteras på distans via kommunikationsgränssnitt. Ingenjörer kan justera inställningar, samla driftsdata och utföra diagnostik utan direkt fysisk tillgång till enheten.

Felsökning och skydd

Digitala kraftförsörjningar kan upptäcka onormala förhållanden såsom överspänning, överström, överhettning och kortslutningar. Skyddsåtgärder kan utlösas automatiskt för att förhindra skador på utrustningen.

Kraftsekvensering

I system med flera spänningsskener kan digitala kraftförsörjningar kontrollera uppstarts- och avstängningsordningen för varje skena. Detta säkerställer att komponenterna får kraft i rätt sekvens.

Dataloggning och telemetry

Driftsdata kan spelas in och överföras för analys. Denna funktion är användbar för felsökning, prestationsutvärdering och förutsägande underhåll.

Firmwareuppgraderingsbarhet

Många digitala kraftförsörjningar stödjer firmwareuppdateringar som lägger till nya funktioner, förbättrar prestanda eller åtgärdar problem utan att kräva hårdvaru­modifikationer.

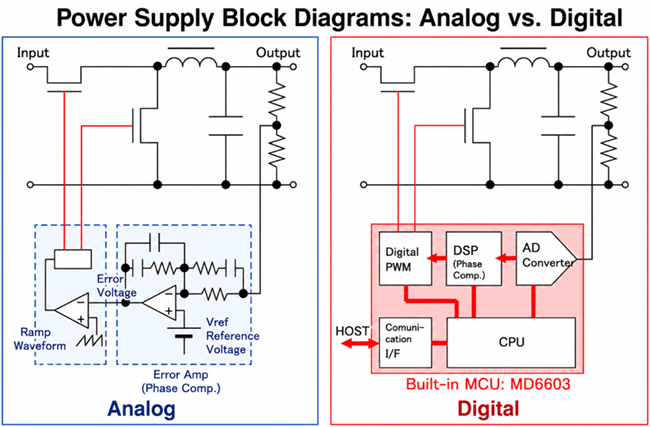

Digital kraftförsörjning vs. analog kraftförsörjning

En analog kraftförsörjning använder analoga kretsar såsom fel­förstärkare, referensspännings­kretsar och PWM-kontroller för att reglera utgångsspänningen. Det är enkelt, snabbt, pålitligt och kostnadseffektivt, vilket gör den lämplig för grundläggande krafttillämpningar.

En digital kraftförsörjning använder en mikrocontroller, DSP, ADC och digital PWM för att övervaka och kontrollera utgången. Den erbjuder bättre flexibilitet, realtidsövervakning, fel­detektering och fjärrkontroll genom gränssnitt som PMBus eller I²C.

I enkla designer är en analog kraftförsörjning vanligtvis tillräcklig. För komplexa system som behöver precis kontroll, kraftsekvensering, telemetry och program­varubaserade justeringar är en digital kraftförsörjning det bättre valet.

Vanliga kommunikationsprotokoll i digitala kraftförsörjningar

PMBus

PMBus (Power Management Bus) är det mest använda kommunikationsprotokollet i digitala kraftförsörjningar. Det tillåter system att övervaka och styra parametrar som utgångsspänning, ström, temperatur, effektförbrukning och fel­förhållanden. PMBus används vanligtvis i servrar, datacenter och telekommunikationsutrustning.

I²C

I²C (Inter-Integrated Circuit) är ett enkelt tvåtråds kommunikationsprotokoll som används för datautbyte mellan integrerade kretsar. Många digitala kraftkontroller använder I²C för konfiguration, status­övervakning och kommunikation med processorer eller hanteringssystem.

SMBus

SMBus (System Management Bus) bygger på I²C-protokollet men inkluderar ytterligare funktioner för systemhantering och tillförlitlighet. Det används ofta i datorer, batterihanteringssystem och intelligenta kraft­enheter som kräver standardiserade övervaknings- och kontrollfunktioner.

CAN-buss

CAN (Controller Area Network) är ett robust kommunikationsprotokoll designat för miljöer med elektriskt brus och långa kommunikationsavstånd. Digitala strömförsörjningar i industriell automation, transport och fordonsystem använder ofta CAN-buss för tillförlitlig datakommunikation.

UART

UART (Universal Asynchronous Receiver-Transmitter) är ett enkelt seriellt kommunikationsgränssnitt som används för konfigurering, diagnostik och firmwareuppdateringar. Det finns vanligtvis i inbyggda system och utvecklingsplattformar som kräver enkel kommunikation med en digital strömregulator.

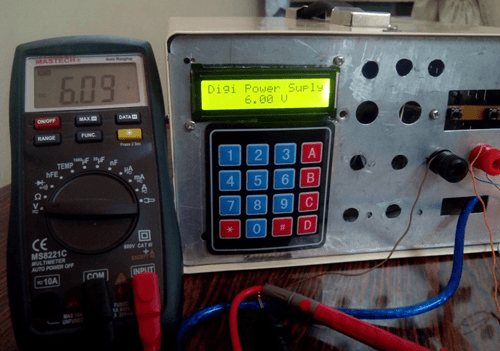

Applikationer av digitala strömförsörjningar

Datancentrum och servrar

Digitala strömförsörjningar används i datacenter för att hantera kraft till servrar, processorer, lagringssystem och kylningsrelaterad elektronik. De hjälper operatörerna att spåra spänning, ström, temperatur och energianvändning i realtid, vilket gör stora kraftsystem lättare att kontrollera.

Telekommunikationsutrustning

Telekommunikationsutrustning såsom routrar, switchar och basstationer behöver stabil kraft för att undvika serviceavbrott. Digitala strömförsörjningar stödjer felrapportering och fjärrkonfigurering, vilket hjälper underhållsteam att upptäcka problem snabbare.

Industriell automation

Industriella maskiner arbetar ofta i krävande miljöer med varierande laster. Digitala strömförsörjningar kan justera driftsinställningar, övervaka onormala förhållanden och stödja diagnostik i fabriksautomationssystem.

Medicinska enheter

Medicinska enheter kräver konsekvent och välreglerad kraft för säker drift. Digitala strömförsörjningar används i diagnostiska maskiner, övervakningsutrustning och laboratorieinstrument där noggrannhet och skyddsfunktioner är viktiga.

Elfordon

Elfordon använder digital kraftkontroll för batteriladdning, DC-DC-omvandling och kraftdistributionssystem. Digital kontroll hjälper till att hantera energiflödet mellan batteriet, motorstyrsystemet och inbyggd elektronik.

AI och högpresterande databehandling

AI-servrar, GPU:er och acceleratorkort har snabbt föränderliga kraftbehov. Digitala strömförsörjningar hjälper till att upprätthålla stabil spänning under arbetsbelastningsförändringar och tillhandahåller telemetri för systemnivåns kraftoptimering.

Framtida trender inom digital strömförsörjningsteknik

Framsteg inom digitala kontrollalgoritmer, artificiell intelligens och realtidsanalys möjliggör att strömförsörjningar automatiskt optimerar prestanda och förutser potentiella fel innan de inträffar. Antagandet av bredbandsgaps halvledare som kiselkarbid (SiC) och galliumnitrid (GaN) förbättrar också omsvängningseffektivitet och minskar systemstorlek. Digitala strömförsörjningar förväntas erbjuda mer avancerad övervakning, fjärrhantering och energibesparingsfunktioner samtidigt som de levererar högre prestanda i alltmer kompakta konstruktioner.

Vanliga frågor [FAQ]

1. Varför blir digitala strömförsörjningar allt viktigare i moderna elektroniska system?

Digitala strömförsörjningar erbjuder exakt kontroll, realtidsövervakning och programmerbar drift. Dessa funktioner hjälper till att hantera alltmer komplexa system som servrar, AI-hårdvara, industriell utrustning och elfordon som kräver intelligent krafthantering.

2. Hur förbättrar firmware funktionaliteten hos en digital strömförsörjning?

Firmware gör det möjligt att ändra strömförsörjningens beteende genom programuppdateringar snarare än hårdvaruförändringar. Tillverkare kan lägga till nya funktioner, förbättra prestanda, förbättra skyddsfunktioner eller åtgärda driftproblem utan att behöva designa om hårdvaran.

3. Vilka fördelar ger digital kontroll vid strömförsörjning av processorer och AI-acceleratorer?

Processorer och AI-acceleratorer kan uppleva snabba förändringar i kraftbehov. Digital kontroll kan snabbt reagera på dessa förändringar, vilket hjälper till att upprätthålla stabila spänningsnivåer samtidigt som den förbättrar effektiviteten och minskar risken för prestandastabilitet.

4. Varför är telemetri värdefull i system för digitala strömförsörjningar?

Telemetri gör det möjligt att samla in och analysera driftsdata som spänning, ström, temperatur och energiförbrukning. Denna information hjälper ingenjörer att optimera prestanda, felsöka problem och identifiera potentiella fel innan de påverkar systemet.

5. Hur stödjer digitala strömförsörjningar prediktivt underhåll?

Genom att kontinuerligt övervaka driftsförhållandena kan digitala strömförsörjningar upptäcka trender såsom ökande temperaturer, onormalt strömuttag eller sjunkande effektivitet. Dessa indikatorer kan hjälpa underhållsteam att åtgärda problem innan utrustningsfel inträffar.

6. Vilken roll spelar kraftsekvensering i komplexa elektroniska system?

Många elektroniska system kräver flera spänningslinjer som måste starta och stängas av i en specifik ordning. Digitala strömförsörjningar kan automatiskt hantera denna sekvens, vilket hjälper till att förhindra komponent skador och säkerställa pålitlig systemdrift.

7. Varför är kommunikationsprotokoll viktiga i digitala strömförsörjningar?

Kommunikationsprotokoll möjliggör att strömförsörjningar kan utbyta information med styrsystem, processorer och hanteringssystem. Detta möjliggör fjärrövervakning, konfiguration, diagnostik och centraliserad kontroll över stora elektroniska installationer.

8. Hur bidrar digitala strömförsörjningar till energieffektivitet?

Digitala styrenheter optimerar kontinuerligt driftsparametrar baserat på belastningsförhållanden. Detta gör att strömförsörjningen kan minska onödiga energiförluster och upprätthålla högre effektivitet över ett bredare driftsområde.

9. Vilka utmaningar bör ingenjörer överväga när de adopterar digitala strömförsörjningar?

Digitala strömförsörjningar kräver ofta firmwareutveckling, programvaruvalidering och integration av kommunikationssystem. Medan de erbjuder större funktionalitet kan de vara mer komplexa att designa och konfigurera än traditionella analoga lösningar.
